产品品牌：紫光新锐

产品名称：电气火灾监控设备

服务电话：010-52802668

资料下载：

0
电气火灾监控设备

【电气火灾监控系统的重要性】

      随着城市中高层住宅的迅速崛起和人们生活水平的不断提高，家用电器的普及达到了前所未有的程度，城市居民用电量的成倍增长使得电气火灾也随之剧增，从上世纪八十年代起，电气火灾便逐渐成为各类火灾中的主角。电气火灾监控系统的诞生，对于提前预测火灾或者及时对火灾进行报警，减少人们生命财产损失和减少火灾的社会危害方面都发挥了不可忽视的作用，受到了市场的认可和欢迎，电气火灾监控系统将成为减少电气火灾的主要防范手段，其重要性和必要性不言而喻！
       当电气设备中的电流、温度等参数发生异常或突变时，终端探测头( 如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、经CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
       电气火灾监控系统，特点在于漏电监控方面属于先期预报警系统。与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的单位，仍需要安装电气火灾监控系统的根本原因。

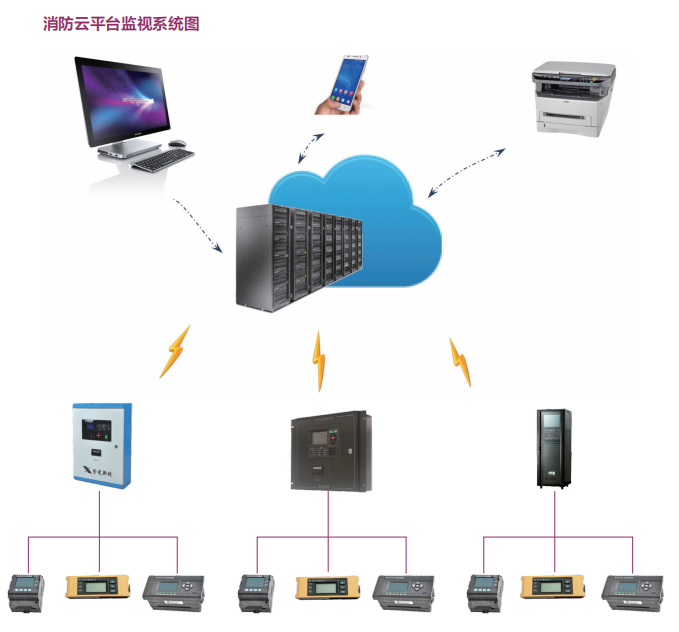

【系统组成】
电气火灾监控系统由以下部分组成：
——第1部分:电气火灾监控设备;
——第2部分:剩余电流式电气火灾监控探测器;
——第3部分:测温式电气火灾监控探测器。

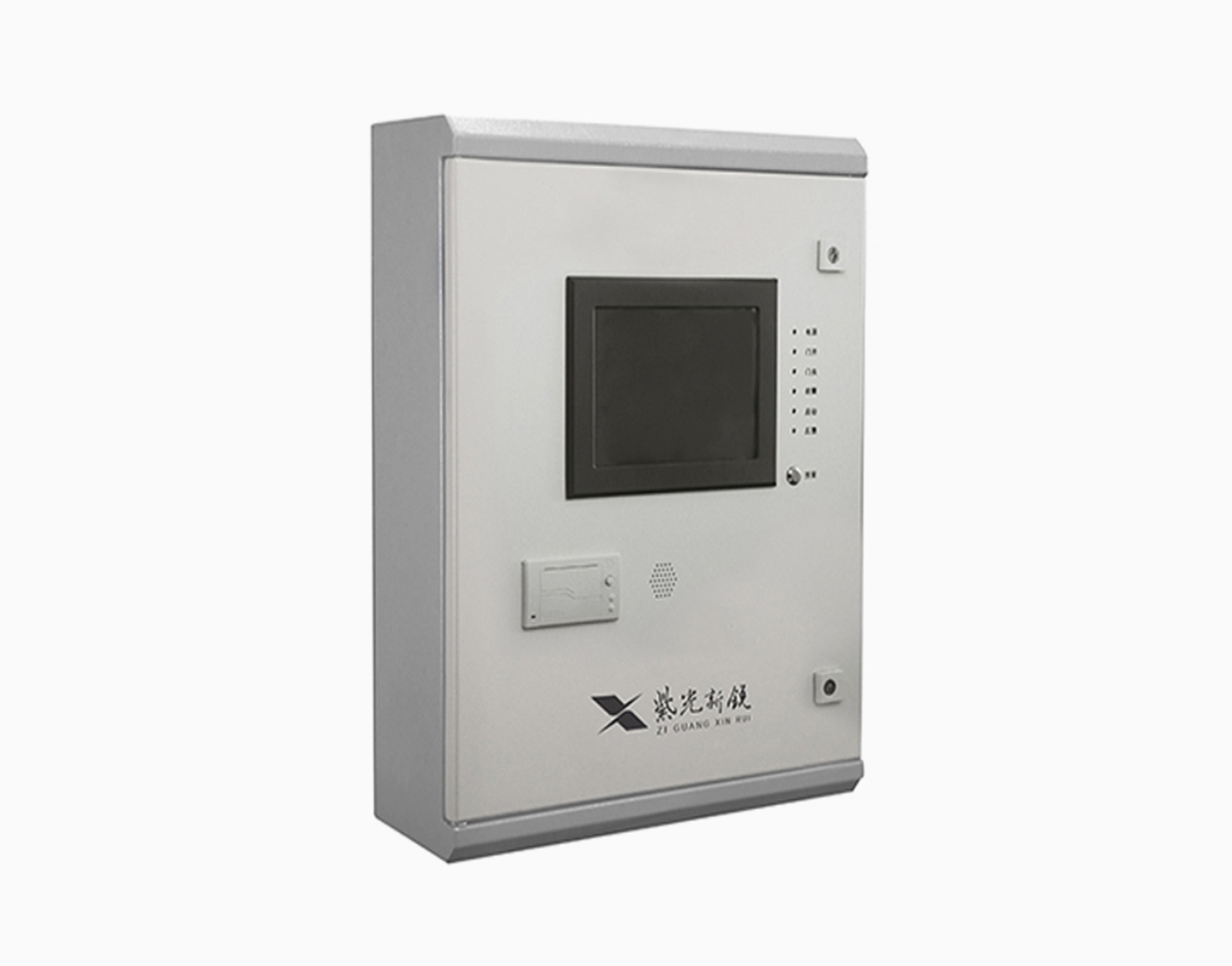

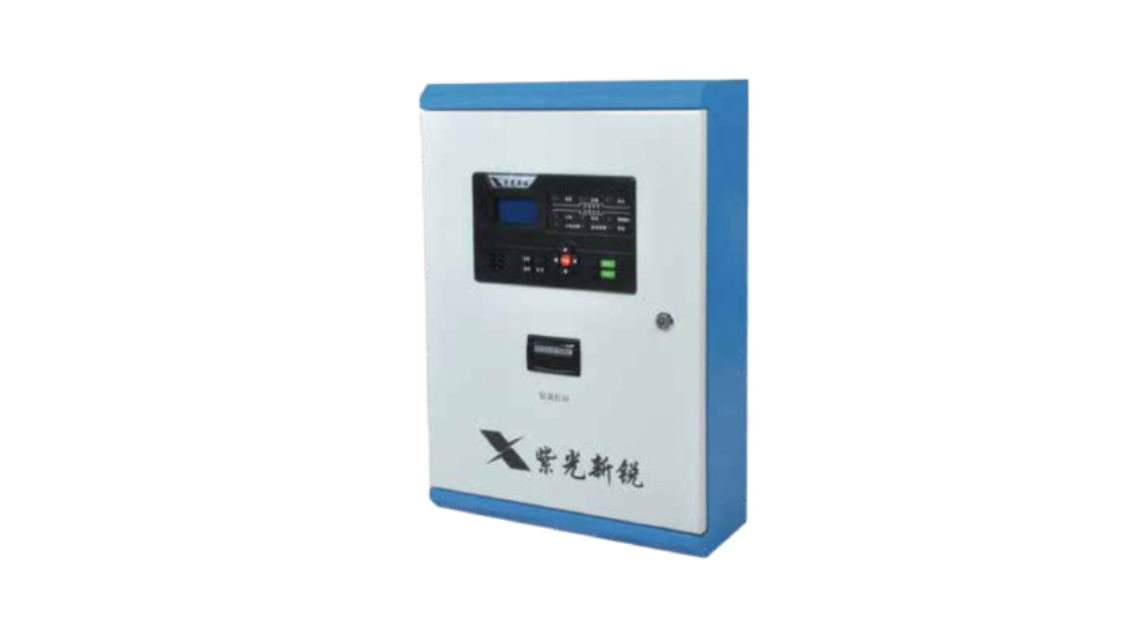

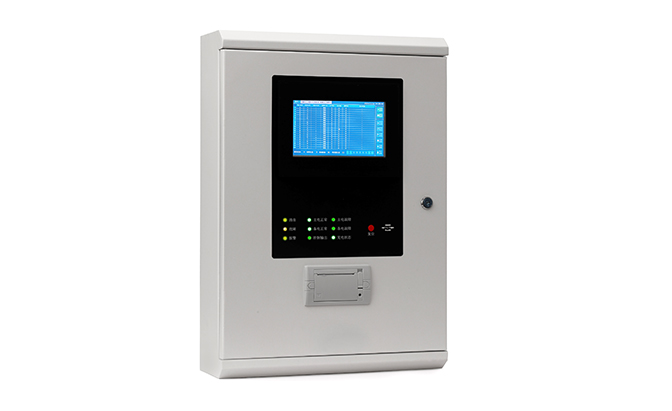

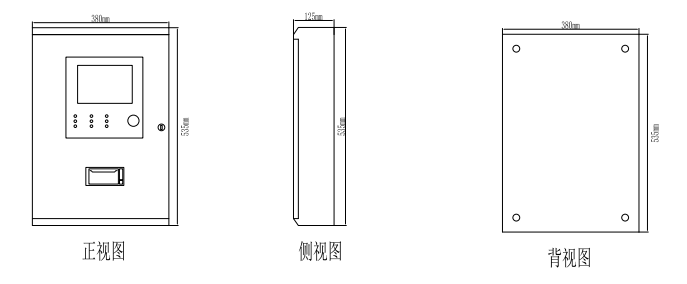

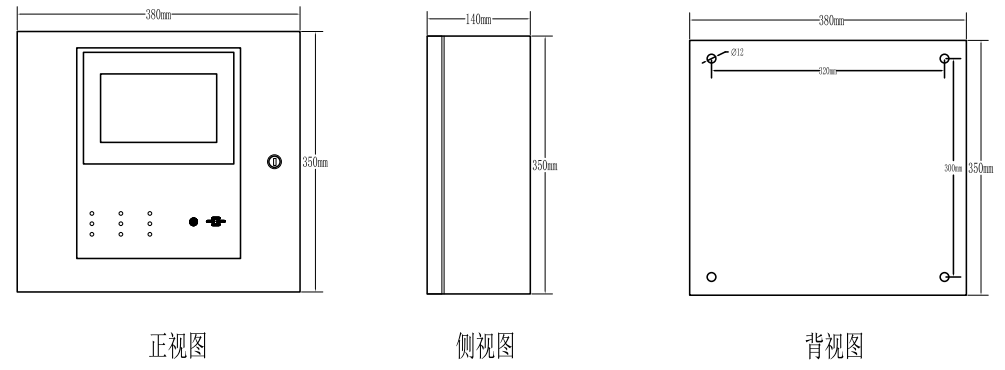

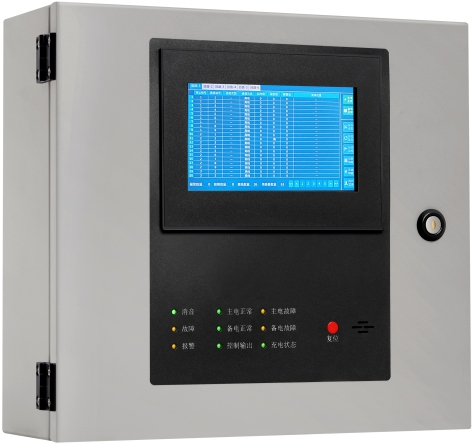

【TH-ZVFS-I+型电气火灾监控设备】
      TH-ZVFS-I+ 型电气火灾监控设备（以下简称监控设备）是智能化的二总线火灾自动报警设备。该型号监控设备集显示、通讯报警及联动控制输出于一体，可以与本公司的其他关联产品配套使用，灵活配置组成电气火灾监控系统，能够有效的预防电气火灾的发生并保护用电安全。该监控设备广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统中。
产品特点：
◆采用二总线通讯模式，设备容量为 1个回路，最多连接128个监控探测器。
◆CPU采用32位单片机，运行速度快，可靠性高。

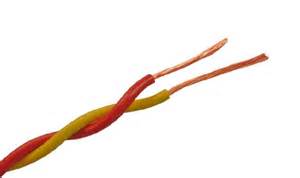

◆该监控设备最长通信距离1000米（线径为2.5 mm²RVS双绞线）。
◆与探测器通讯线采用无极性设计，具有短路保护功能，系统抗干扰能力强，布线经济，安装方便。
◆自动故障检测，支持探测器安装位置中文标注，能准确指示故障部位及类型。
◆采用128×64 液晶屏中文显示，并配有发光二极管指示系统关键状态信息，可方便快捷地指系统信息及系统工作状态。
◆自带微型打印机，及时打印系统报警、故障等信息，以备查询。
◆支持备电功能，自动实现主备电切换，具有完善的电池充放电智能管理功能。
◆具有与消防控制室图形显示装置通信接口。
◆内置大容量数据存储器，可分类存储开关机记录、故障记录、报警记录及事件记录，断电仍可保存。
◆具有两组公共报警继电器无源输出节点。
◆满足国家标准：GB14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》要求。

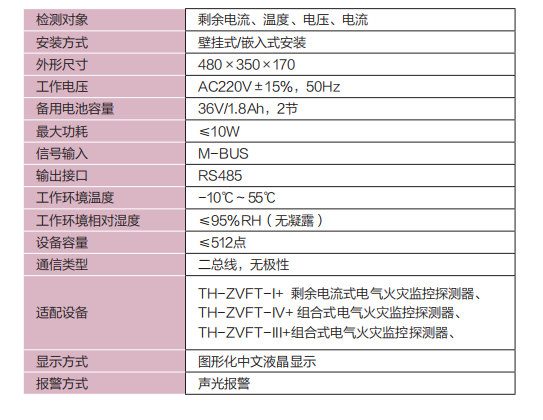

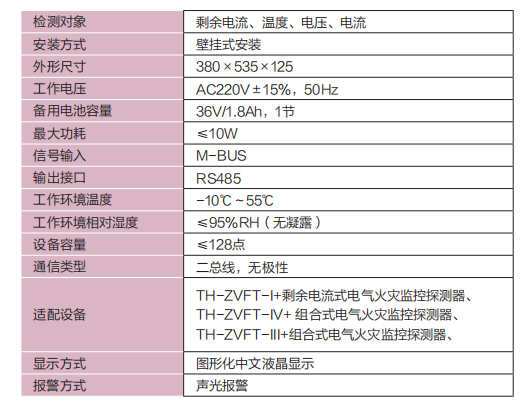

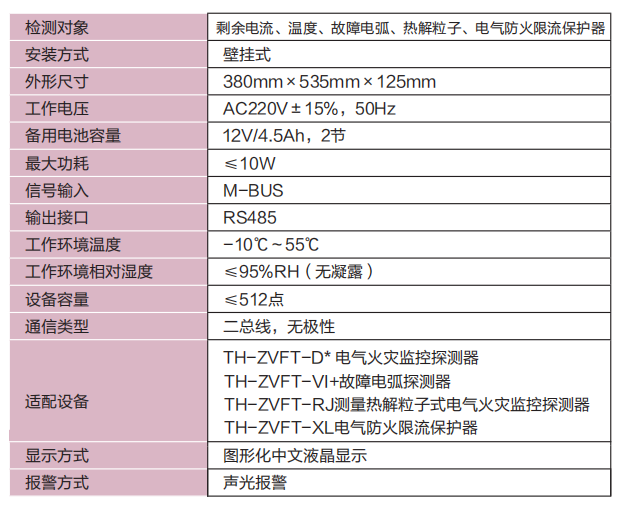

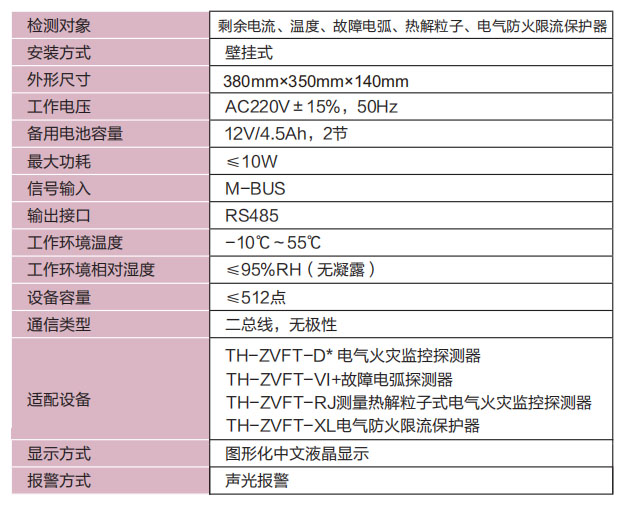

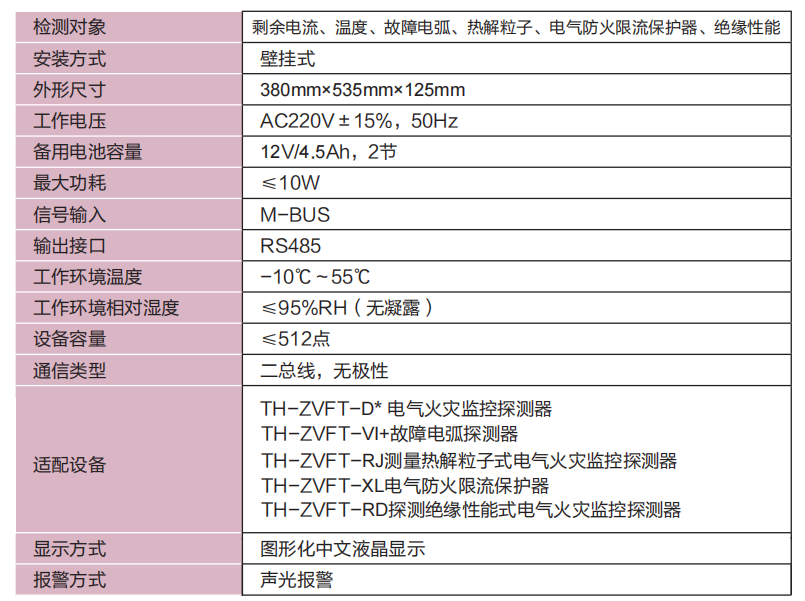

技术参数：

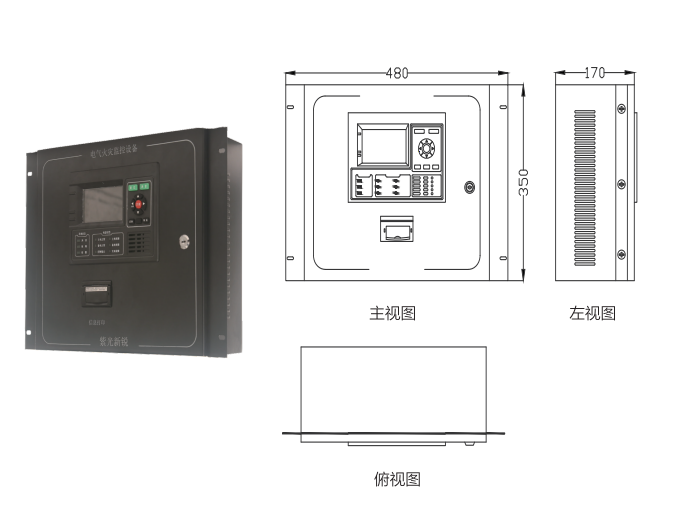

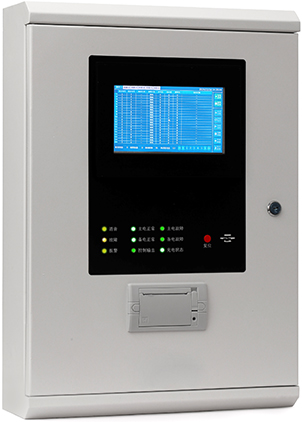

【TH-ZVFS-II型电气火灾监控设备】
       TH-ZVFS-II 型电气火灾监控设备（以下简称监控设备）是智能化的二总线火灾自动报警设备。该型号监控设备集显示、通讯报警及联动控制输出于一体，可以与本公司的其他关联产品配套使用，灵活配置组成电气火灾监控系统，能够有效的预防电气火灾的发生并保护用电安全。该监控设备广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统中。
产品特点：

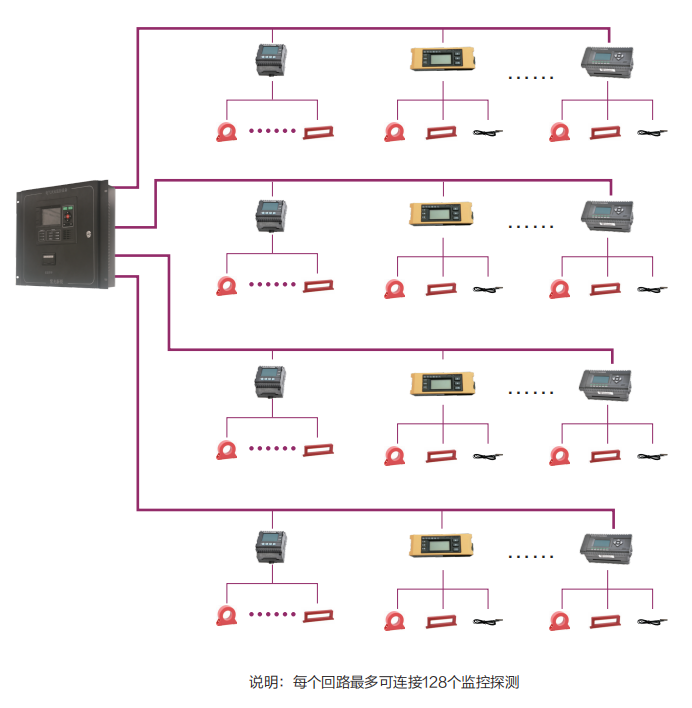

◆采用二总线通讯模式，设备容量为 4个回路，每个回路可连接128个监控探测器。
◆CPU采用32位单片机，运行速度快，可靠性高。
◆该监控设备最长通信距离 1000米（线径为2.5 mm²RVS双绞线）。
◆与探测器通讯线采用无极性设计，具有短路保护功能，系统抗干扰能力强，布线经济，安装方便。
◆自动故障检测，支持探测器安装位置中文标注，能准确指示故障部位及类型。
◆采用4.3寸彩色屏中文显示，并配有发光二极管指示系统关键状态信息，可方便快捷地指系 统信息及系统工作状态。
◆自带微型打印机，及时打印系统报警、故障等信息，以备查询。
◆支持备电功能，自动实现主备电切换，具有完善的电池充放电智能管理功能。
◆具有与消防控制室图形显示装置通信接口。
◆内置大容量数据存储器，可分类存储开关机记录、故障记录、报警记录及事件记录，断电仍可保存。
◆具有两组公共报警继电器无源输出节点。
◆满足国家标准：GB14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》要求。

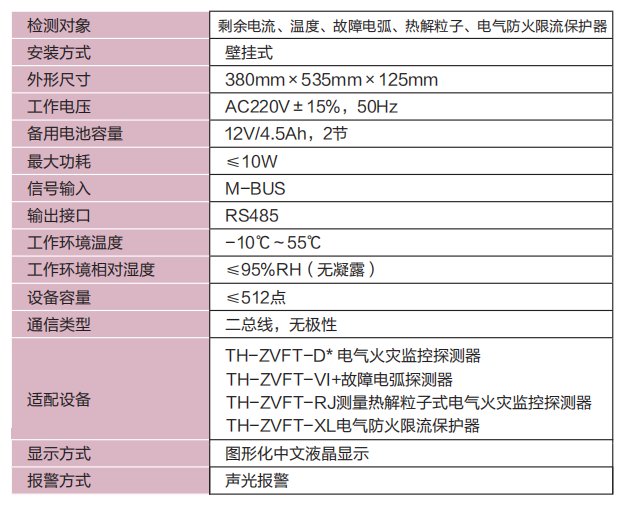

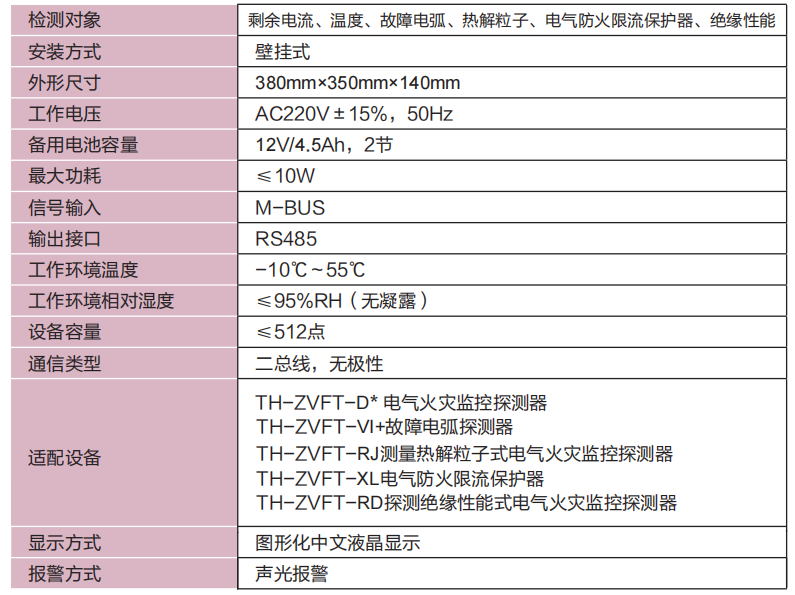

技术参数：

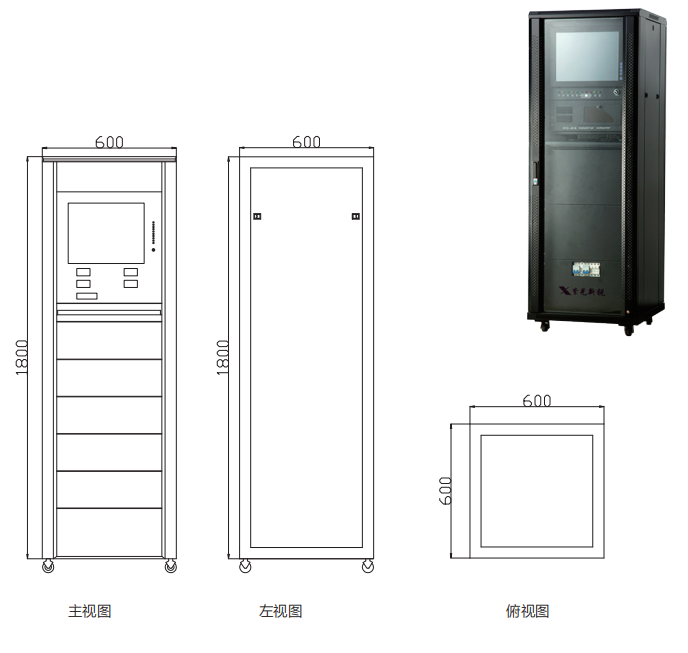

【TH-ZVFS-II+型电气火灾监控设备 】
      TH-ZVFS-II+型电气火灾监控设备（以下简称监控设备）是智能化的二总线火灾自动报警设备。该型号监控设备集显示、通讯报警及联动控制输出于一体，可以与本公司的其他关联产品配套使用，灵活配置组成电气火灾监控系统，能够有效的预防电气火灾的发生和保护用电安全。该监控设备广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统中。
产品特点：
◆产品采用嵌入式结构，安装灵活多变，可根据客户需求组合成立柜式或琴台式主机，超大容量设计，可实现多建筑群集中监控。

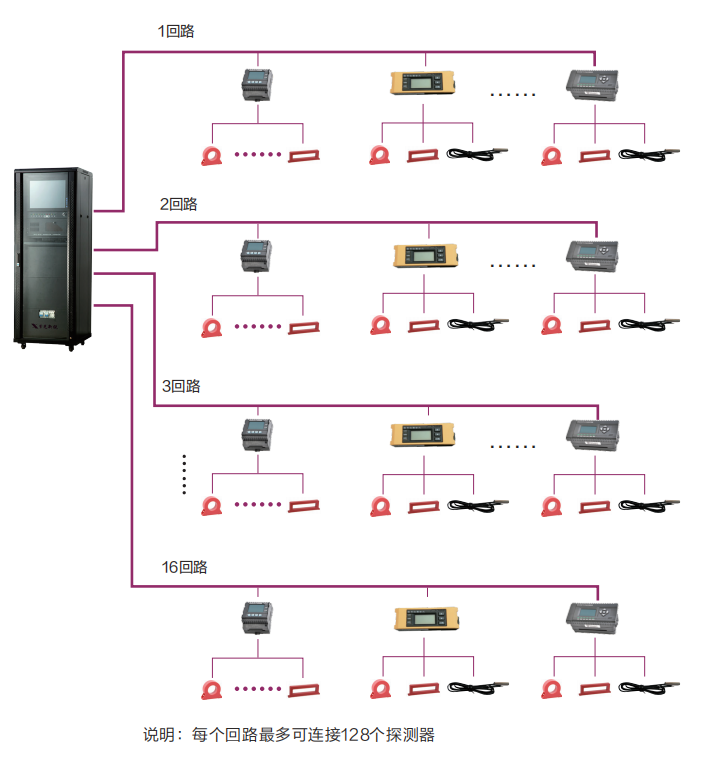

◆采用二总线通讯模式，设备容量为 16个回路，每个回路最多连接128个监控探测器。
◆基于 Microsoft .NET Framework 4.0，MySQL开发，运行速度快。
◆该监控设备最长通信距离 1000米（线径为2.5 mm²RVS双绞线）。
◆信号线采用无极性设计，具有短路保护功能，系统抗干扰能力强，布线经济，安装方便。
◆创新性的把操作系统嵌入到了监控报警系统中，用17英寸的触摸屏显示器可以直观的显示探测器的物理位置，并配有虚拟的指示灯和真实的发光二极管指示系统关键状态信息，人机交互性强，客户可以很方便的知晓整个系统的状态。
◆自动故障检测，支持探测器安装位置中文标注，能准确指示故障部位及类型。
◆支持备电功能，自动实现主备电切换，具有完善的电池充放电智能管理功能。
◆具有与消防控制室图形显示装置通信接口。
◆具有两组公共报警继电器无源输出节点。
◆满足国家标准 GB14287.1-2014《电气火灾监控系统 第1部分:电气火灾监控设备》要求。

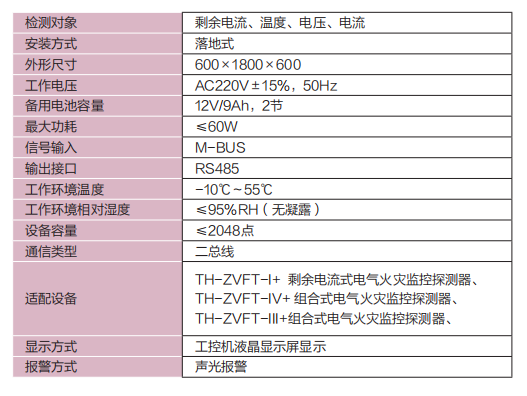

技术参数：

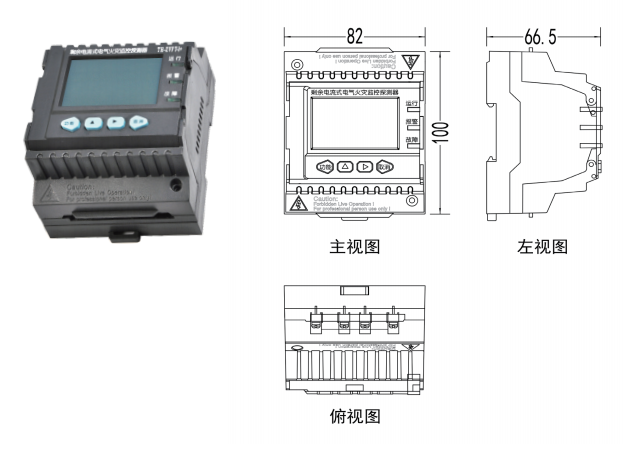

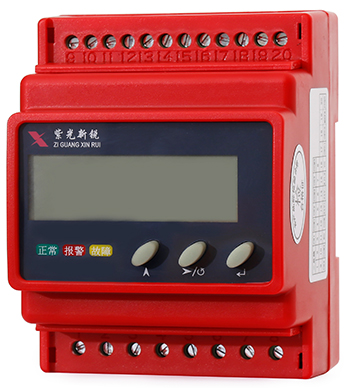

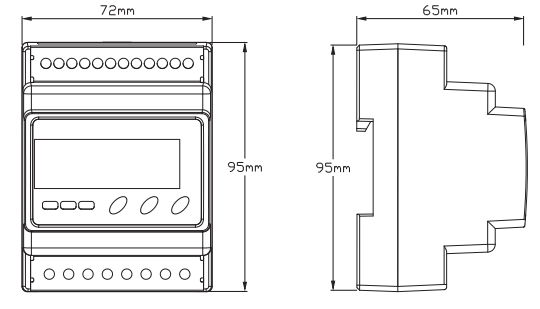

【TH-ZVFT-I+剩余电流式电气火灾监控探测器】
产品概述：
      剩余电流式电气火灾监控探测器是用于安装在小区住宅、大厦、宾馆等人员密集地方的配电设备中，探测被保护线路中的剩余电流及电流参数。探测器一旦检测到用电设备有漏电，便发出声光报警。把漏电可能造成的火灾事故消灭在萌芽状态之中，保护用电安全。
产品特点：
1、采用了DC24V安全电压供电，能有效保证安装、维护操作时的人身安全。
2、通讯采用二总线制工作方式，不区分正负极，方便现场安装施工。内部设有微型计算机芯片 ，每个探测器均通过按键设定独立的编码地址。
3、采用LCD、LED指示灯显示和 指 示 状 态 信 息，直观、大方，调试方便。
4、多重密码保护，不同操作级别有不同密码，安全性高。
5、满足国家标准GB14287.2-2014《电气火灾监控系统 第2部分 ：剩余电流式电气火灾监控探测器》要求以及GB14287.3-2014《电气火灾监 控系统 第 3 部分：测温式电气火灾监控探测器》要求。

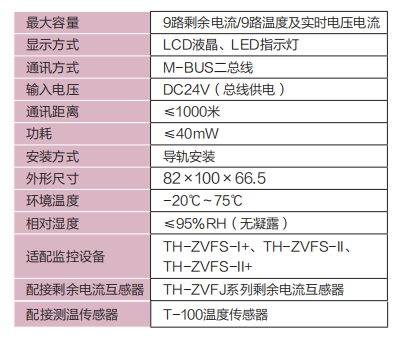

技术参数：

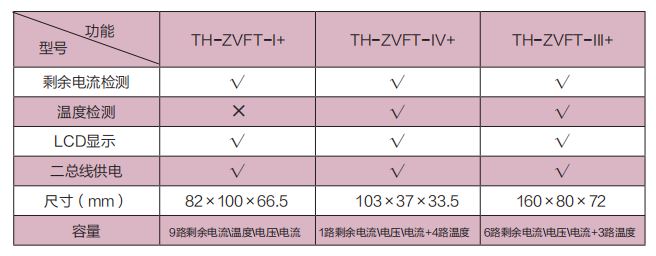

选型表：

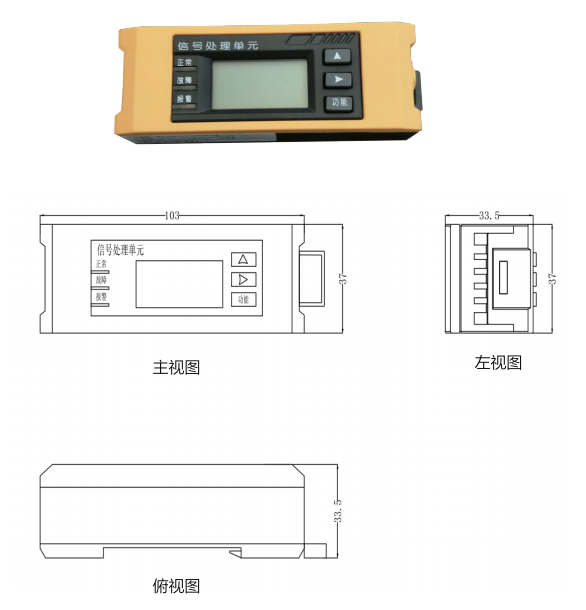

【TH-ZVFT-IV+组合式电气火灾监控探测器】
产品概述：
      组合式电气火灾监控探测器是用于安装在小区住宅、大厦、宾馆等人员密集地方的配电设备中，探测被保护线路中的剩余电流、温度及电流等参数。探测器一旦检测到用电设备有漏电或者线路温度过高，便发出声光报警。把漏电、线路温度异常可能造成的火灾事故消灭在萌芽状态之中，保护用电安全。
产品特点：
1、采用了 DC24V安全电压供电，能有效保证安装、维护操作时的人身安全。
2、通讯采用二总线制工作方式，不区分正负极，方便现场安装施工。内部设有微型计算机芯片，每个探测器均通过按键设定独立的编码地址。
3、采用LCD、LED指示灯显示和指示状态信息，直观、大方、调试方便。
4 、多重密码保护，不同操作级别有不同密码，安全性高。
5、 满足国家标GB14287.2-2014《电气火灾监控系统 第2 部分：剩余电流式电气火灾监控探测器 》和GB14287.3-2014《电气火灾监 控系统 第 3 部分：测温式电气火灾监控探测器》要求。

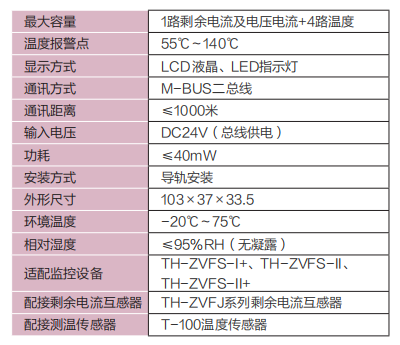

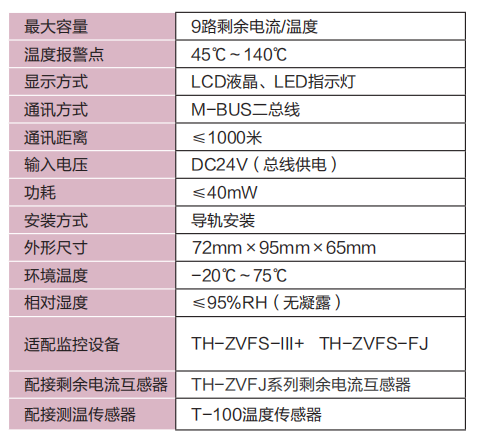

技术参数：
选型表：

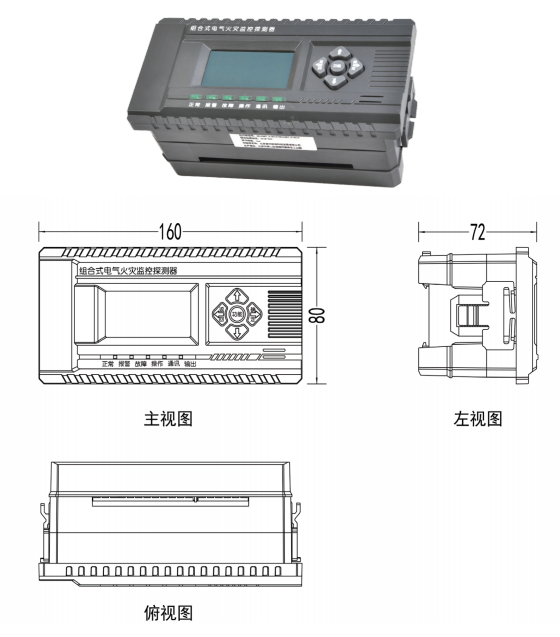

【TH-ZVFT-Ⅲ+组合式电气火灾监控探测器 】
产品概述：
      组合式电气火灾监控探测器是用于安装在小区住宅、大厦、宾馆等人员密集地方的配电设备中，探测被保护线路中的剩余电流、温度及电流等参数。探测器一旦检测到用电设备有漏电或者线路温度过高，便发出声光报警。把漏电、线路温度异常可能造成的火灾事故消灭在萌芽状态之中，保护用电安全。
产品特点：
1、采用了DC24V安全电压供电，能有效保证安装、维护操作时的人身安全。
2、通讯采用二总线制工作方式，不区分正负极，方便现场安装施工。
3、内部设有微型计算机芯片，每个探测器均通过按键设定独立的编码地址。
4、采用LCD、LED 指示灯显示和指示状态信息，直观、大方、调试方便。
5、多重密码保护，不同操作级别有不同密码，安全性高。
6、 满足国家标GB14287.2-2014《电气火灾监控系统 第2 部分：剩余电流式电气火灾监控探测器 》和GB14287.3-2014《电气火灾监控系统 第3部分：测温式电气 火灾监控探测器》要求。

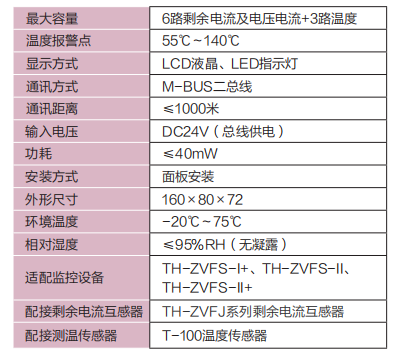

技术参数：

选型表：

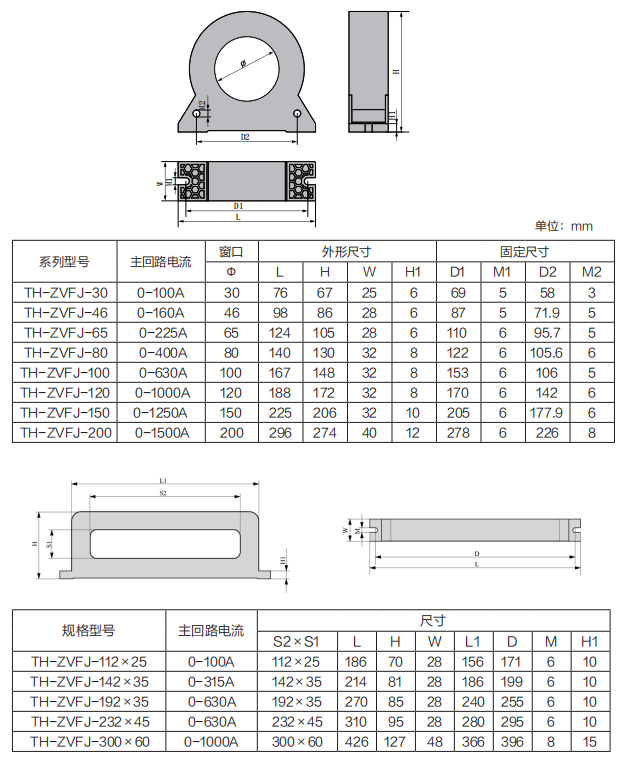

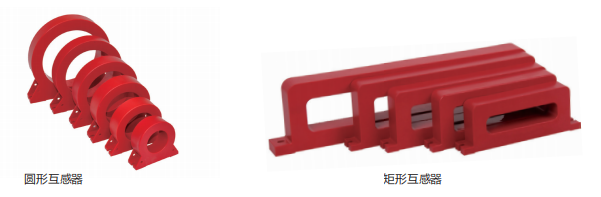

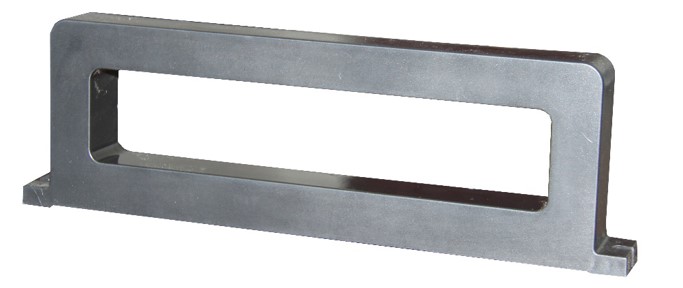

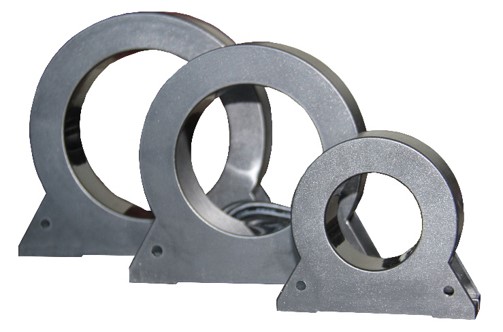

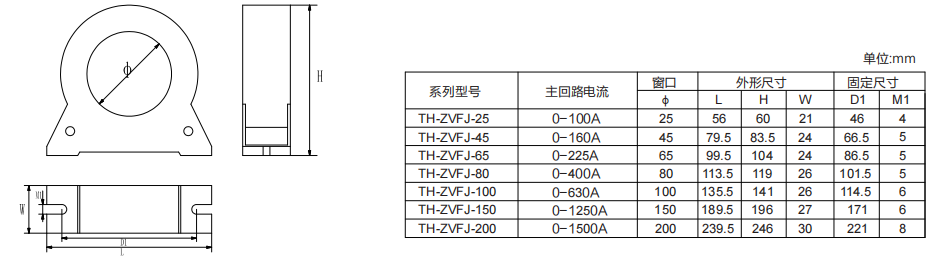

【TH-ZVFJ系列剩余电流互感器】
互感器：
      TH-ZVFJ 系列剩余电流探测器采用高导磁率材料，此种产品采用磁环带屏蔽层，抗干扰能力强，线性好，探测精度高，可同时探测所在回路剩余电流及电流。同时采用抽真空环氧树脂灌封工艺，体积小，安装方便等优点。

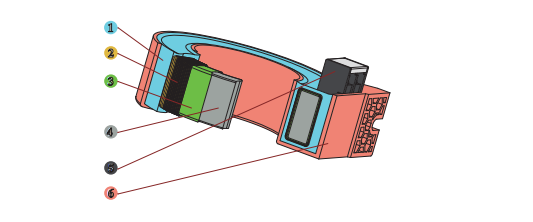

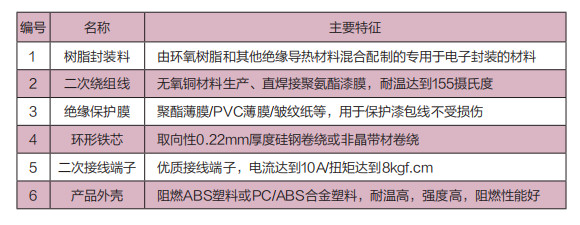

结构与组成：

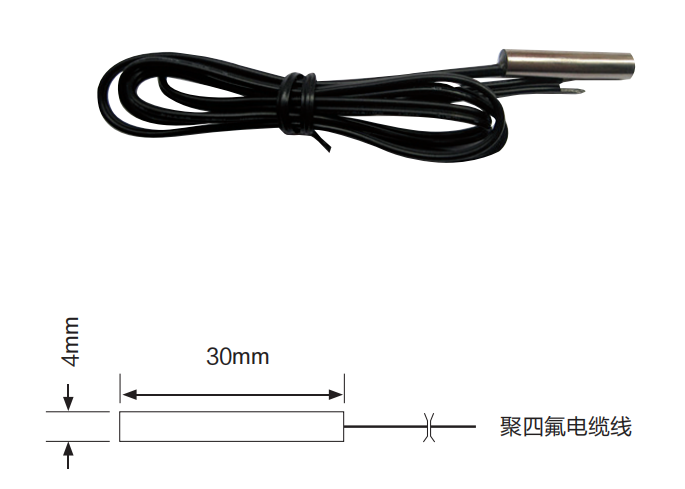

【T-100温度传感器】

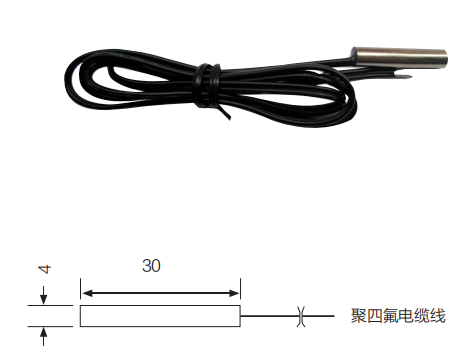

产品介绍
       T-100温度传感器为护套式100 欧姆铂电阻，测量精度高，响应时间快，体积小。其壳体材料为不锈钢，电缆材料为聚四氟乙烯0.3mm2 电缆线 ，测量范围0 ～160℃。具有灵敏度高，温度特性好等特点，与电气火灾监控探测器配套使用，可用于测量电缆、配电箱温度。
布线：
      根据用户要求将温度传感器固定于被测部件上，同时应考虑被测部件上与传感器的绝缘问题。电缆线在排布走线时，应尽量避开大电流功率母线，大功率变压器及电抗器等强磁场元器件，布线长度不大于10米。
