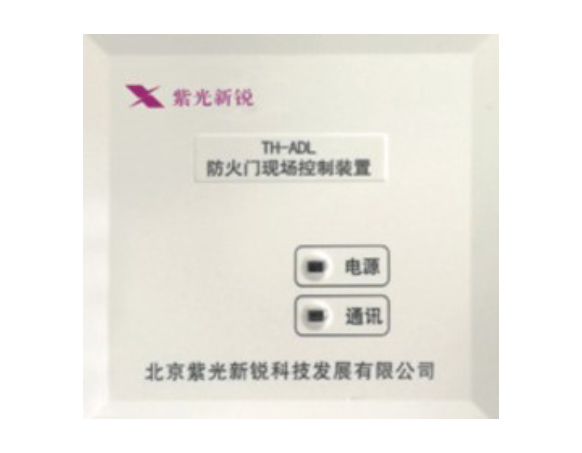

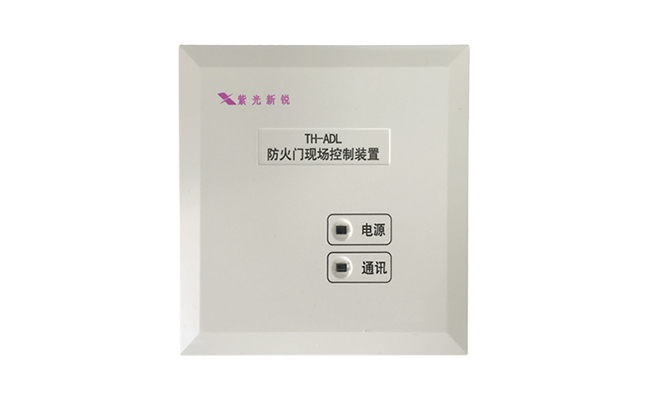

产品型号:TH-ADL01
产品特点:
向上通过无极性二总线与防火门监控器或防火门监控分机或者区域分机连接;向下与普通型电动闭门器(或机械闭门器+电磁释放器)、门磁开关等执行机构或状态反馈元件连接,实时监测防火门的状态信息,实现远程和本地控制指定区域的常开防火门的关闭。
1、支持常供电型电动闭门器;
2、每路输出支持1A,并且硬件保证顺序动作,提升线路负荷率支持单双常开门、单双常闭门;
3、标准安装,安装孔距60mm;
4、无极性信号二总线,方便施工布线,避免接线错误;
5、双门顺序控制;
6、多种报警声音,有效提示现场情况;
7、优秀的电路设计,有效防止接线短路引起损坏;
8、自带电源电压检测功能,方便现场安装时的供电配置分析。
技术参数:
外形尺寸图:
安装示意图/接线端子图:
【区域联动装置】
产品型号:TH-LM01
产品特点:
区域联动模块用于接收来自火灾自动报警系统的控制信号,通过无极性信号二总线将联动信号上传至防火门监控器,防火门监控器根据预案控制实现相应的防火门关闭。
1、标准安装,安装孔距60mm;
2、无极性信号二总线,方便施工布线,避免接线错误;
3、与火灾自动报警系统输入输出模块配接;
4、应用于二总线系统结构。
技术参数:
外形尺寸图:
安装示意图/接线端子图:
