【消防增压稳压给水设备性能综述】

+++++++++++++

       随着建筑智能化水平的不断提高，对屋顶增压稳压给水设备的运行状态及消防水系统是否能保持常高压及系统的带压状态提出了新的要求。在消防给水系统中，建筑物屋顶增压稳压给水设备起着非常重要的作用，其运行状态的好坏直接决定着火灾早期扑灭火情的时间及火灾损失的程度。根据以往火灾扑灭时的经验,火灾发生初期的措施是否得力，消防管道是否保持符合规范要求的常离压水是决定火灾损失程度的非常重要因素，因此《消防始水及消火栓系统技术规范》国标50974-2014中明确规定：

       5.2.1临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：

       1.一类高层公共建筑不应小于36m³ ,但当建筑高度大于100m时不应小于50m³,当建筑高度大于150m时不应小于100m³；

       2.多层公共建筑、二类高层公共建筑和类高层居住建筑不应小于18m³,当一类住宅建筑高度超过100m时不应小于36m³；

       3.二类高层住宅不应小于12m³;

       4.建筑高度大于21m的多层住宅建筑不应小于6m³;

       5.工业建筑室内消防给水设计流量当小于等于25L/s时不应小于12m³,大于25L/s时不应小于18m³；

       6.总建筑面积大于10000㎡且小于30000㎡的商店建筑不应小于36m³，总建筑面积大于30000㎡的商店不应小于50m³，当与本条第1款规定不一致时应取其较大值。

       5.2.2高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，井应符合下列规定:

       1.一类高层民用公共建筑不应低于0.10MPa ,但当建筑高度超过100m时不应低于0.15MPa ;

       2.高层住宅、二类高层公共建筑、多层民用建筑不应低于0.07MPa，多层住宅确有困难时可适当降低;

       3.工业建筑不应低于0.10MPa；

       4.当市政供水营网的供水能力在满足生产生活最大小时用水量后，仍能满足初期火灾所需的消防流量和压力时，可由市政给水系统直接供水，并应在进水管处设置倒流防止器，系统的最高处应设置自动排气阀；

       5.自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa ；

       6.当高位消防水箱不能满足本条第1~5款的静压要求时，应设稳压泵。

       设备现状：因屋顶消防稳压增压给水设备一般都设置在建筑物的顶部，基本处于无人值守的情况，所以该设备的状态完好与否无法得到有效的监控，因不能保证消防水系统常高压消防发生时而导致系统无法在火情早期及时扑灭火情，造成很大的人员伤亡及财产损失，实为消防系统的大隐患。紫光新锐公司生产的新一代智能型屋顶增压稳压成套给水设备很好的解决了上述设备隐患,为消防行业智能化水平提升作出了贡献。

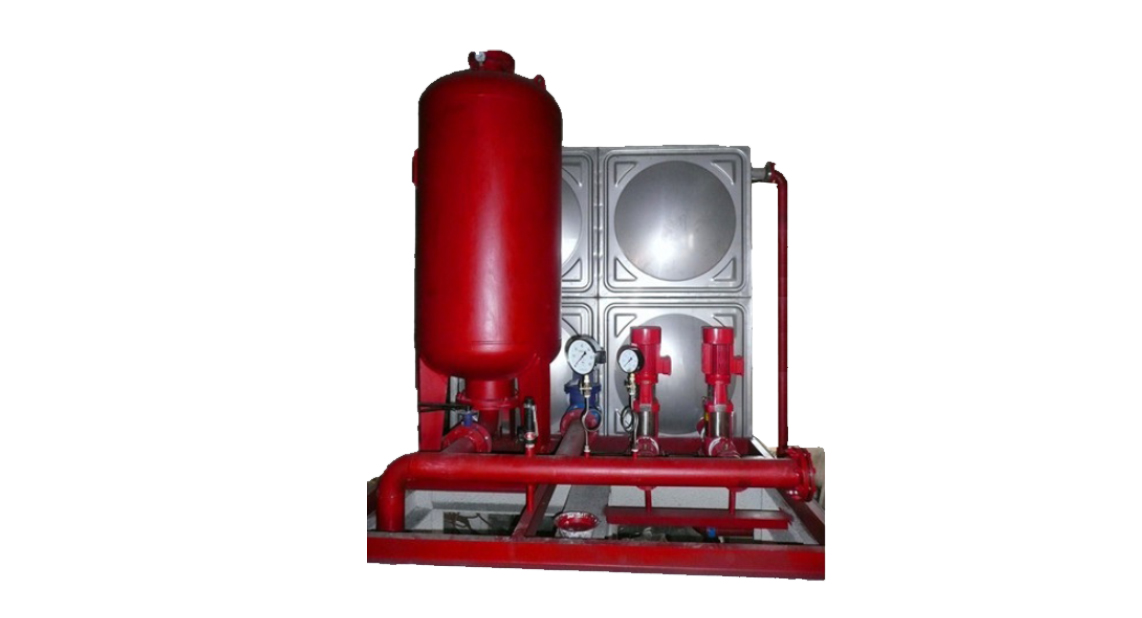

       一、WTH增压稳压设备特点

       ■WTH产品具有CCCF消防产品强制认证，性能完全符合GB27898.3标准，且取得了国家固定灭火检测中心的型式检验;

      ■设备为成套提供，安装方便。避免了以往设备的零散，占地面积大等不利因素并且采用以下工艺完成隔音降噪:

       1.使用与水箱一体的外防护结构使屋顶增压稳压设备工作在密闭防护层内部，大大地降低了设备的运行噪音;

       2.防护层内部使用隔音材料;

       3.设备稳压时采用无级调速方式，软启动，软停止降低了设备启动时的机械冲击.大大延长了增压稳压设备的使用寿命，保证了消防系统的可靠性;

       ■设备运行空间由于采用密闭加过滤通风,使设备工作环境大为改善,降低了维护及检修工作量;

       ■采用设备集成化，设计简便、拆装方便、利于设备的维护及修理。该设备在出厂前均已完成了系统测试,现场安装后调试简便，周期短,产品系列化，质量可靠;

       ■设计选型简便:产品技术手册涵盖了消防屋顶稳压增压设备的全部系列,外形及安装尺寸直观清晰，便于专业设计人员设计选型。

      二、WTH增压稳压设备功能:

       ■设备采用先进工艺,具有运行噪音低，振动小等特点， 减少了顶层居民的频繁投诉;

       ■液位监测功能:能连续监测储水液位.具有超高液位、低液位报及正常液位显示功能，可直接在消防控制室内显示屏显示;

       ■设备控制方式:手动，自动，远距离操作三种启动方式;

       ■稳压泵的起停为自动控制方式:差压稳压;

       ■自检与保护:对超压、欠压过流缺相等供电故障进行自检，报警及自动保护的功能。 对可恢复的故障能自动或手动消除，恢复正常运行;

       ■稳压泵按压力信号自动启动、自动补充、自动投入备用泵;亦可按压力变化自动投入运行。当用水量大时，如果一台泵供水量不足，备用泵可自动补充运行，保证消防管网有足够的压力和用水量;

       ■故障及报警记录、巡检记录功能:对设备的故障、报警及巡检事件形成记录，方便检修及查询设备状态;

       ■设备经过高、低温,恒定湿热，抗振动性能试验，在较恶劣的环境中能正常运行;

       ■消控中心联动柜的接驳功能，采用标准RS485 (自由协议)接口与消防主机通讯，实现远程监控;

       ■短信息发送 :该设备具有故障自诊断功能 ,当系统出现异常时 ，设备会自动记录故障类别 ，以中文形式在人机视窗 上显示并以短信息形式通知有关值班人员;

       ■巡检功能:当消防管道密闭性较好，屋顶增压稳压设备超过一定周期(该参数可由用户自行设定,建议最长周期不大于7天)未启动时，设备会自动启动巡检子程序完成对稳压泵的低速无压自检，巡检时网不增压，功耗仅为设备额定功耗的1%左右，高效节能;

       ■根据目前水池(水箱水质长期滞存，经常遭受病菌、微生物侵袭、污染严重的现状，而开发研制的高新产品:水箱自洁消毒器，采用臭氧制取技术、自动控制、射流混合、机电混合等技术触为体，具有安全卫生、方便快捷效果显著、经济实用等特点。

       三、WTH选型说明

       ■用于消火栓给水系统，用X表示;

       ■用于自动喷水灭火系统，用Z表示;

       ■用于消火栓及自动喷水消防给水合用系统，用XZ表示;

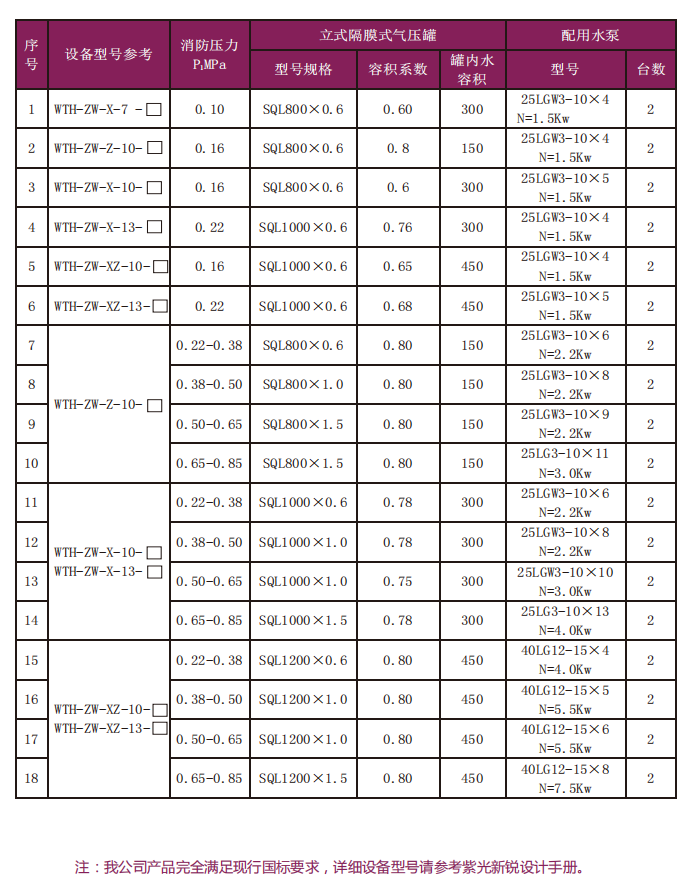

       ■屋顶增压稳压设备型号意义:

       WTH- ZW-□-□-□-X - II依次表示:系统类型 充实水柱 消防水箱有效容积  X代表异形水箱 II代表带流量监测。

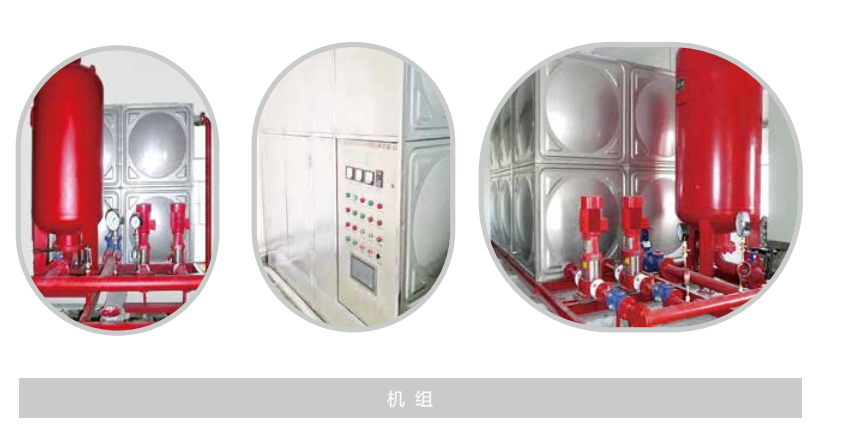

【消防稳压机组】

      设备构成及性能

       本设备由隔膜式压罐、水泵、 远传压力表阀门、管道及电控柜等组成。 是消防给水系统理想的消防增压稳压设备，它能使消防管道系统始终保持最不利点消火栓及自动喷水所需的压力, 且发生火灾,确保消火栓等消防设备可以立即投入扑救。

       设备工作原理

       利用气压罐所设的P1、P2、 P3、 P4四个运行压力，由压力的变化控制水泵的启停来达到增压稳压的功能。P1为消防最不利点所需压力，P2为消防泵启动压力，P3 -P4为平时因道系统渗漏，需要不断进行补水使其稳压的启停压力。

       机组性能

       1.本设备电控柜配有双路电源，具有手动和自动功能,水泵采用用备，主泵故障时，备用泵自动投入运行。

       2.平时水泵在P3-P4正常范围内启动、停止，使消防网保持最不利点消防压力并保持气压罐内贮存定的调节水量，一旦发生火情，水压由P3降至P2时,发出报警信号，延迟5-10秒后，直接或间接启动消防主泵。消防主泵启动5-10秒自动切断增压稳压设备控制电源。

       3.设备为机组构成，结构紧凑，体积小，控制功能齐全。
