产品品牌:紫光新锐

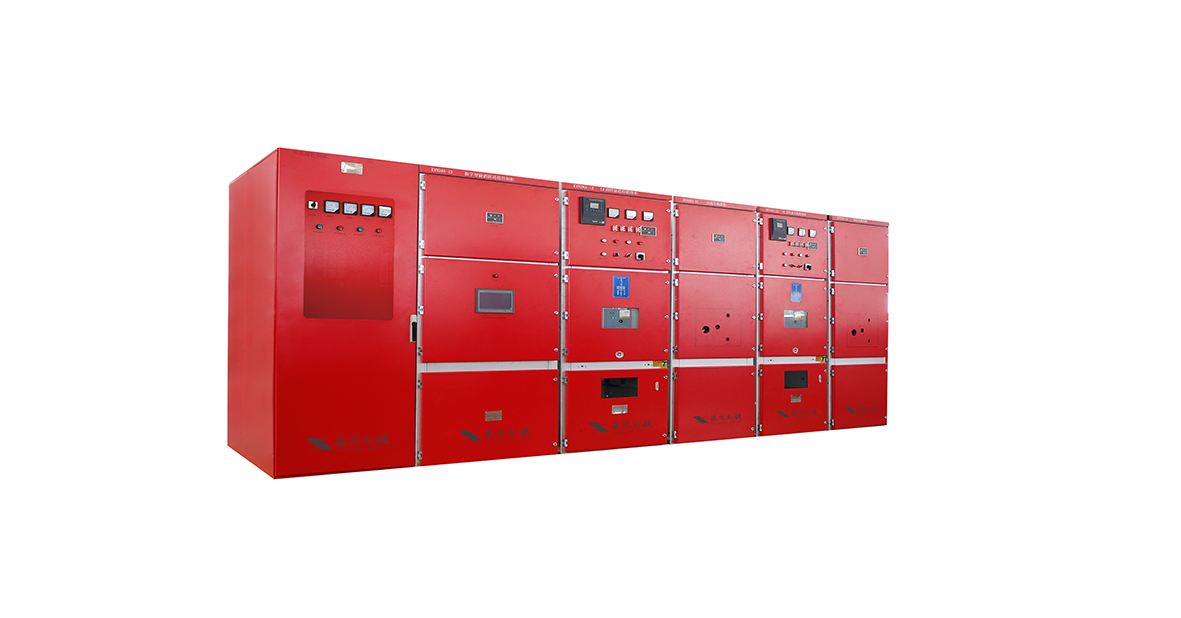

产品名称:高压智能巡检系统

服务电话:010-52802668

资料下载:

0
高压智能巡检系统

【行业现状】

      消防给水设备是固定消防供水系统的基本组成部分,消防给水设备的特点是:平时不用,甚至长期不用,一旦使用必须要发挥作用。目前由于消防设备长期不用造成的水泵锈蚀、锈死现象十分普遍。

       随着我国工业的发展,为了保证工业企业的生产和消防,大型企业的泵站选用了 6~12KV的高压电机作为水泵的驱动动力,这些电机功率大、电压高,需要配备高压启动设备。由于消防设备安装在消防泵房内,消防泵房的环境潮湿、消防水泵长期处于非运行状态,造成水泵机械锈蚀也经常发生。


成套高压巡检设备要求

       数字智能消防巡检控制设备达到《中华人民共和国国家标准》功能要求的产品。该产品严格按照国家《固定消防给水设备的性能要求和实验方法》设计、制造。

       本产品就是针对我国这种现实情况,根据公安部制定的自动消防给水设备行业规范而在控制设备中使用了符合规范要求的TH-F数字智能消防巡检控制器组成消防给水专用控制设备,增加了自动巡检功能。

      我公司自主研发的消防巡检软件已通过国家有关部门检测,并且获得了有关部门颁发软件著作权证书,消防巡检软件的开发与应用确保了消防巡检系统和消防巡检设备的安全性和可靠性,同时使消防巡检系统和消防巡检设备在智能化方面得到了大大的提升。


【系统认证】

消防电源监测报警软件(登记号为2010SR024568)

消防短信报警软件(登记号为2010SR019075)

数字智能消防巡检控制软件(登记号为2010SR020279)


【相关资质认证】

动态巡检水泵出水状态功能的消防巡检装置(登记号为2011202832339)

消防巡检专用记录器(登记号为2010206942935)

消防巡检装置中的低频电源(登记号为2007201697704)

中国国家消防电子产品质量监督检验中心颁发的检验报告(检验报告 :Dz201410405)

应急管理部消防产品合格评定中心 (证书编号 : 2014081801000493)

铠装移开式交流金属封闭开关设备KYN28-12-1250-31.5(报告编号:13Q2007-S)

消防泵巡检(主控)柜体IP55(报告编号:2015WT635)

公用电网电压谐波测量(报告编号:2015WT635)

欧盟CE证书(证书编号 :801320321883)


符合以下标准要求

GB16806-2006《消防联动控制系统》

GB50974-2014《消防给水及消火栓系统技术规范附条文》

GB/T19001-2008《质量管理体系》

GB27898.1-2011《固定消防给水设备》

GB7251.1-2013 《低压成套开关设备和控制设备》

GB3906-2006《3.6KV~40.5KV 交流金属封闭开关设备和控制设备》

GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》

GB16926-2009《高压交流负荷开关.熔断器组合电器》

GB3804-2004《3.6KV~40.5KV 高压交流负荷开关》

GB311.2~GB311.6-83 《高电压试验技术》

GB1208-87《电流互感器》

SD/T318-89《高压开关柜闭锁装置技术条件》

DL404-91《户内交流高压开关柜和电气元件凝露及移实验技术条件》


更安全的闭锁要求

1.手动状态信号闭锁点:  水泵高压开关柜为就地状态时闭锁消防巡检柜;

2.火警信号闭锁点:水泵高压开关柜为火警状态时闭锁消防巡检柜;

3.水泵运行闭锁点:水泵高压开关柜为运行状态时闭锁消防巡检柜;

4.水泵运行闭锁点:水泵高压开关柜为运行状态时闭锁巡检联络柜;

5.设备检修闭锁点:巡检联络柜为检修状态时闭锁消防巡检柜;

6.设备运行信号:巡检联络柜为运行状态时,将状态反馈给消防巡检柜;

7.巡检运行闭锁点:巡检联络柜为运行状态时临时闭锁水泵高压开关柜;

8.巡检联络柜启动信号:消防巡检柜巡检水泵设备时启动相对应巡检联络柜;

9.手动状态信号闭锁点:巡检联络柜为就地状态时闭锁消防巡检柜;

10.五防闭锁高压开关柜内的真空断路器小车在试验位置合闸后,小车断路器无法进入工作位置。(防止带负荷合闸)

       高压开关柜内的接地刀在合位时,小车断路器无法进合闸。(防止带接地线合闸)

       高压开关柜内的真空断路器在合闸工作时,盘柜后门用接地刀上的机械与柜门闭锁。(防止误入带电间隔)

       高压开关柜内的真空断路器在工作时合闸,合接地刀无法投入。(防止带电挂接地线)

       高压开关柜内的真空断路器在工作合闸运行时,无法退出小车断路器的工作位置。(防止带负荷拉刀闸)


工作原理

       TH-F型数字智能消防巡检装置为紫光新锐公司自主开发的具有独立知识产权的第七代消防自动巡检装置,该设备具有主回路巡检及消防设备无压巡检两部分组成,可完成对消防水泵的低速自动巡检。在系统无消防命令且消防泵控制设备系统开关置于自动状态时,系统时钟到达巡检时间以后,TH-MR智能巡检控制器发出一个巡检指令至低频巡检电源输出装置(巡检执行器TH-X-XF,额定电压为380V),当巡检柜内的巡检执行器输出低频巡检电源时,低频巡检电源进入巡检升压装置升压,巡检升压装置把升压后的电源送入巡检联络柜,巡检联络柜接收巡检柜的巡检信号,把升压后的低频电源输出至消防泵,驱动消防泵低频巡检。一台消防泵巡检完成之后,再驱动下一台消防泵巡检,巡检顺序为逐台巡检。整个巡检过程中如设备接到消防命令智能巡检控制器立即发出停止巡检的指令,瞬时退出巡检状态,不影响消防泵完成消防任务。如巡检过程中动作异常,控制器会记录发生故障的类别,并发出声光报警。同时由数字智能巡检界面TH-EIZ储存并记录故障信息,以备查阅,数字智能巡检界面为中文汉化显示,操作简便。同时也完成巡检故障的上传(可传至消防中控室)通知有关值班人员进行检修,确保消防设备万无一失。

       在非消防状态时,采用TH-MR数字智能消防巡检控制器组成的消防自动巡检控制设备,可对电动消防水泵做自动巡检运行。自动巡检周期为1~30天可设定,周期时钟自动启动巡检程序且具有手动巡检功能。巡检时,TH-MR数字智能消防巡检控制器会对消防控制柜的主回路进行检测确认正常后,以低转速逐台驱动电动消防水泵使之低速运行,此时驱动功率很小,约是泵电机额定功率的百分之一左右,所以节能显著。由于转速低,所以不会对供水管网增压。若在巡检时接到消防运行命令,则本控制装置会立即中断巡检运行,控制设备会以工频驱动消防水泵投入消防命令运行。只有到了下一个巡检周期且无消防事件发生时,才开始一个新的巡检运行过程。巡检时,若水泵发生故障会给出故障报警信息。当发生输入过电压、欠压、缺相、输出过电流、短路时TH-MR控制器会向消防中心发出报警信息。这种自动巡检的结果可确保消防水泵不会产生锈蚀、锈死现象,使消防给水设备“养兵千日,用兵一时”成为现实。

       综上所述

       由紫光新锐公司开发的TH-F系列低频自动巡检的消防给水设备,彻底解决了泵组的锈蚀及电气回路动作不正常等问题,本设备具有一般设备所配有的双电源转换线路和手动操作系统,从而成为一种完全适应消防给水特点的、控制准确、简捷、运行安全可靠和节能的新型消防给水设备。

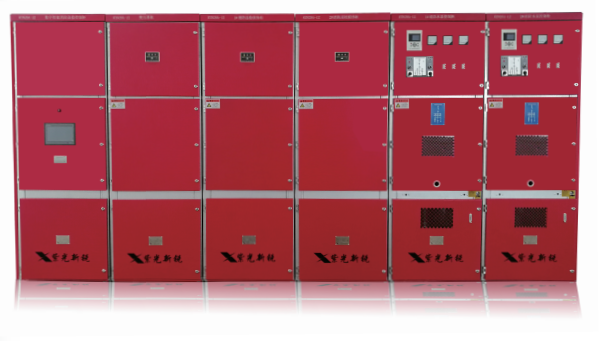

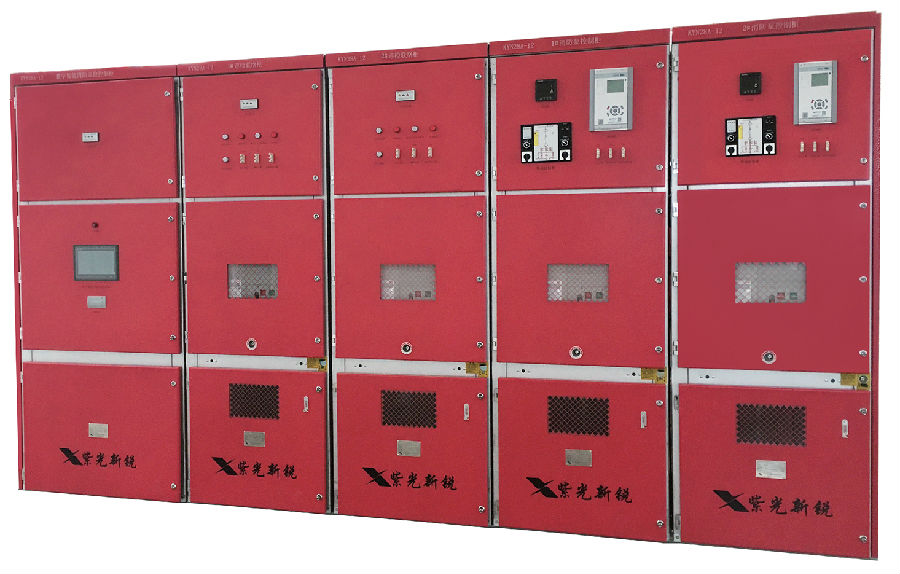

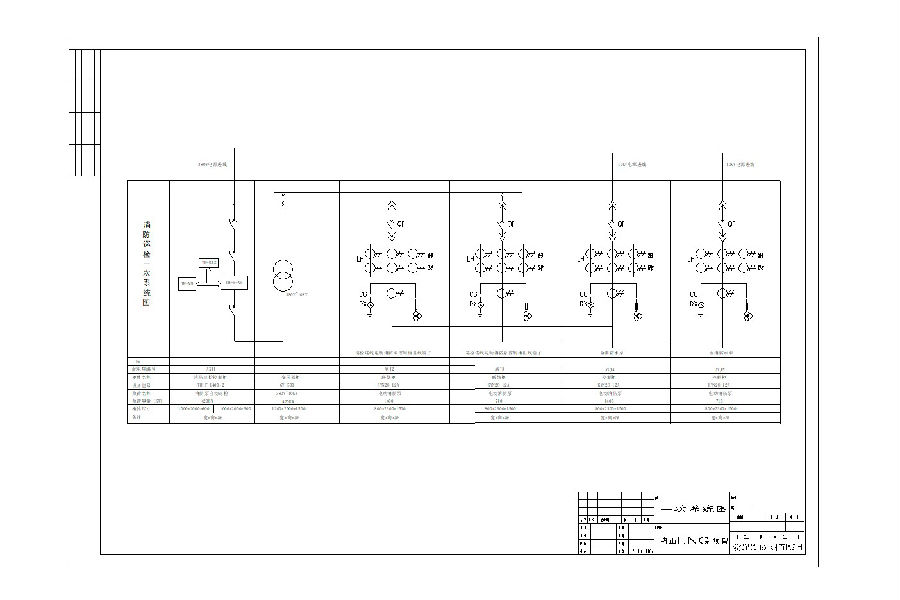

TH-F成套高压巡检设备功能介绍

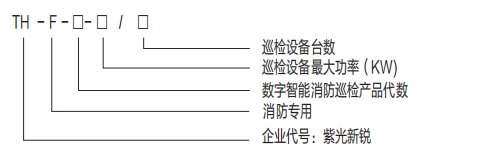

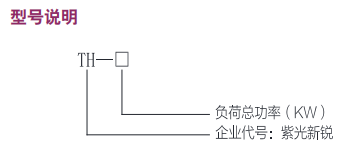

  TH-F型数字智能消防巡检柜的功能:



  功能简介

       1、设备采用TH-MR数字智能消防专用巡检控制器:主要接收来自巡检界面设定的参数和消防管路、电路的各种信号,通过程序对驱动系统进行控制,在中央控制单元的控制下,驱动单元驱动高压柜中电器元件,使水泵电机按设定的周期运行,达到循环检测的目的。当火警发生时,中央控制单元接到消防命令,巡检柜自动瞬时停止工作,同时发出信号,启动消防高压水泵控制柜给消防水泵供电,实现灭火的功能。此项技术我公司申请专利时间最早,该专利产品集信号输入和中央控制功能为一体,功能强大、界面清晰、参数的输入操作简便,特别适合单台消防水泵的巡检和监控。

       2、设备采用TH-EIZ系列数字智能消防专用巡检界面:运行参数(电流、转速、系统压力、报警信息等等)的显示和在巡检视窗上调整巡检参数如转速、间隔及报警值整定等功能。所有运行参数通过巡检界面进行设定和更改,巡检界面采用中文菜单并具有数据记忆功能,通过巡检界面可以显示巡检时电机运行的参数,当消防水泵发生故障时巡检界面显示故障的具体位置、类型并发出报警信号,同时完成对故障时的瞬态参数记忆。

       3、设备采用TH-X-XF系列数字智能消防专用巡检执行器:

       4、高压电机驱动单元:由TH-MR数字智能消防专用巡检控制器、TH-X-XF系列数字智能消防专用巡检执行器、继电器、接触器回路组成,驱动单元根据TH-MR发出的控制信号驱动高压回路的断路器,使高压电机按设定的周期和时间进行巡检,驱动单元还具备过载报警和自动保护功能,在巡检时消防水泵发生故障,系统发出报警信号,并自动停止运行。

       5、信号输入单元:消防泵自动巡检设备的信号采集是通过TH-MR数字智能消防专用巡检控制器、TH-EIZ系列数字智能消防专用巡检界面实现的,消防系统的各种信号如:管路的压力信号、消防水源的液位信号、控制回路的动作信号、消防控制中心的消防起泵信号等都通过信号输入单元进入中央控制单元,中央控制单元根据输入信号作出判断,发出动作指令。

       6、自身有源谐波抑制功能:非线性负载产生谐波电流注入到电网中,使电网中的电压波形产生畸变,从而造成电网的谐波“污染”。另外,冲击性、波动性负载会产生大量的高次谐波,而且会使电压波动、闪变、三相不平衡,危害电网的安全运行;本设备具有很好的抑制有源谐波功能。

       7、云消防物联网功能接口:所有的运行指令、数据采集、逻辑判断都通过后台程序来实施,确保了系统的可靠性,同时又为未来消防物联网提供了完整的系统数据;

       8、故障自诊断功能:由计算机发出定期巡检指令,对巡检设备自身的电气主回路,巡检执行器进行监测,如有故障发生巡检设备自动开启报声光报警,备用设备自动投入使用并记录在设备历史信息中。

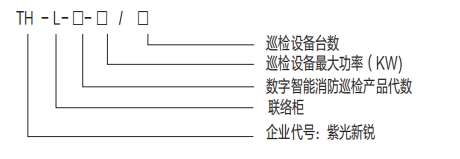

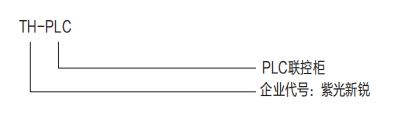

  数字智能消防巡检联络柜功能:



  功能简介

       本设备接收数字智能消防巡检柜的巡检信号,把升压后的低频电源输出至消防泵,驱动消防泵进行低频巡检,承上启下的联络保护作用。

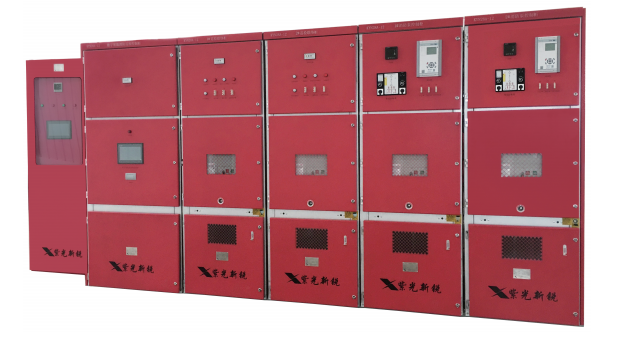

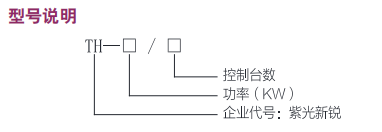

  高压水泵控制柜功能:



  功能简介

       1、消防水泵手动启停和自动启动。

       2、消防水泵控制柜在平时应使消防水泵处于自动启泵状态。

       3、消防水泵不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

       4、具有进行就地手动操作(可对单个泵测试)和远程通讯功能,包括装置的开停等。

       5、具有过载、短路、缺相、电机过热等多种保护功能,还具备单泵、多泵及多种主备泵切换的控制模式。

       6、控制柜设置为两用一备,一用一备等。一台消防水泵运行另一台柴油泵备用的起动控制模式。当运行的消防水泵故障停机后,则备用柴油泵自动投入运行,保证消防水的可靠供给。

       7、实现高压电动机回路的保护功能。

       8、选配机械应急启泵功能。

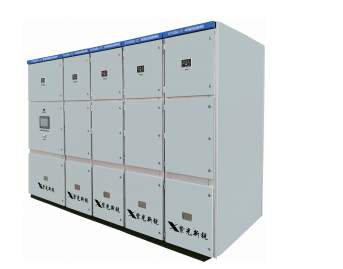

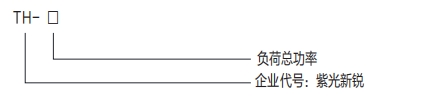

  双电源柜功能:



   功能简介

       双电源控制柜主要由双电源自动切换装置组成,可根据需要在常用电源与备用电源之间自动切换换,保证巡检供电的可靠性和连续性。


【产品优势】

专利优势:

       专利技术1:电源定期切换检测、相序保护(满足GB50974要求)。

       专利技术2:采用消防专用巡检执行器,功能全面可靠。

       专利技术3:专利技术机械应急强起装置,采用柜外操作安全可靠,内置弹簧储能机构有效避免电弧故障,内置短路保护元件避免短路事故危险(满足GB50974要求)。

       专利技术4:微电子主器件检测技术,在线实时检测接触器、断路器、控制板故障,接触器不启动检测和控制元件在线检测为我公司专利技术(满足 GB50974要求)。

      专利技术5:独有的自动绝缘电阻检测技术,定期逐个自动检测每台消防泵绝缘电阻并自动记录。

      专利技术6:独有水泵控制柜双备用技术,采用专利水泵电脑控制板,实现动力部分和控制部分完全独立运行,解决传统方案控制部分无法实现一用一备的问题全面提升可靠性。

       专利技术7:独有的水泵断相自动投泵功能,采用专利技术控制板当水泵发生断相故障立即启动备用泵。

柜体防护等级优势:研发出满足IP55防护等级的高压成套巡检柜体。

证书优势:

      CCCF认证证书25张

      检验报告32份

      专利技术证书14项

      软件认证6项

      具有IP55防护等级认证

      具有CE认证

      具有谐波认证检测报告

历史优势:

       紫光新锐始终关注消防产品的可靠性,国家颁布消防产品强制行认证要求时间为2011年10月01日,早在2008年我公司就主动向公安部沈阳消防研究所提交了消防电气控制装置的全性能检验申请,检验合格通过并授予了检验报告。

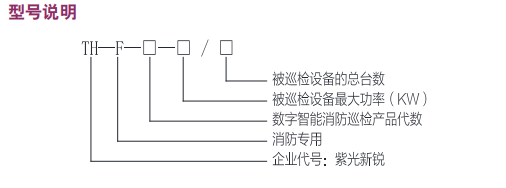

【TH-F型高压成套消防巡检配置选择】

 主驱动回路:可依据客户要求定制选择

 巡检界面:可视化,中文彩色显示,触摸操作。

                  显示采用不低于10寸触摸式液晶显示屏,设备运行过程图形可视。

                  可查询设备操作记录和故障记录,记录可插入U盘导出。

                  液晶屏显示水泵设备名称可现场二次中文变更。

                  液晶屏显示系统要设置2级密码权限,操作员和管理员。

  巡检功能配置:

       电源检查:电源缺相检查、电源欠压检查、电源过电压检查。

       巡检执行器综合检测:巡检升压装置温度检测、变频综合检测、过流检测。

       巡检联络柜综合检测:巡检电流整定值检测、互感器变比检测、电源缺相、欠压、过压检测。

       接地电阻检测:水泵接地电阻检测及时反馈巡检界面、报警灯等提示故障发生信号。

       短信报警功能:配有短信报警模块,配置SIM 卡后可相预设人员手机发送提示短信。

       水泵转速可调:水泵巡检采用逐台低速(300r/min)方式巡检;水泵手动或自动巡检时不对管道增压;水泵转速可调节;

       预留楼宇监控接口:采用LAN和无线GPRS两种方式可选。
