物联网消防给水系统(智慧消防给水集控系统)

  行业发展现状

对于整个建筑的设计工作来说,消防给水设计至关重要,它关系着人们的生命财产安全。如果消防给水系统的安全存在隐患,很难保障建筑的安全性能及人们的生命安全。消防给水系统设计在整个消防领域发挥着至关重要的作用,也是消防安全体系中非常关键的部分,因此,在消防给水系统的设计过程中,应该高度重视其设计是否科学合理,是否能够达到预期的消防效果,避免由于设计缺陷给人们造成生命财产安全的重大损失。

任何火灾最终被扑灭都离不开水,基于水的消防设施已成为当今世界上最为通行、最为主要的消防施,其供应量的多少直接决定着灭火的成效。根据统计,成功扑救火灾的案例中,有93%的火场消防给水条件较好;而扑救火灾不利的案例中,有81.5%的火场缺乏消防用水或消防给水系统失效。

根据国内380宗实际火灾案例的调研结果,火灾时喷淋系统能出水的比率只有52.5%,消火栓系统能出水的比率只有77%。而且,在这些能出水的实际火灾案例中,人工手动启动消防水泵供水的比率达到了90%以上。这些数据,表明我国大部分消防给水系统都是处于手动状态或者处于完全失效状态。在火灾发生后,不能第一时间自动启动和喷水灭火,这也是很多原本可被消防给水系统自动启动控制和消灭的小火最终酿成特大或重大灾祸的最重要原因之一。消防给水系统是在火灾时进行自动或主动灭火的系统,其重要性不言而喻。


  消防给水系统风险分析

◆消防水源风险分析

●消防水源缺水,造成火势扩大失去控制;

●消防控制中心无法随时观察到消防水池水位的变化情况;

●消防水池的有效容量难以满足实际的消防用水量;

●消防水源液位过低,导致消防水泵空转过热;

●消防水池补水阀门损坏,导致消防水泵房泡水;



◆消防水管网风险分析

●消防管网的压力不能满足最不利点室内消火栓的压力要求;

●火灾发生时自动喷淋系统压力不能满足最不利点出水压力流量要求;

●消火栓日常维护管理不到位,火灾时无法出水或出水量无法满足灭火需求;

●消防管道阀门异常关闭,火灾时无法出水;



◆消防水泵风险分析

●消防水泵功率过载,导致电机烧毁;

●低流量长时间运行过热导致密封损坏,水泵失效;

●火灾时消防水泵扬程无法满足消火栓系统灭火出水要求;

●水泵日常维护管理不到位,水泵无法正常启动或运转异常;



◆消防水泵控制风险分析

●长期处于手动状态导致消防水泵不能及时联动启动;

●控制系统失效导致消防水泵无法启动;

●空管启动,水泵电机过载甚至烧毁;

●晃电现象导致电压下降导致接触器脱扣或反复接通;

●接触器电磁线圈老化、失效甚至烧毁导致接触器无法闭合,供电回路不能接通;

●控制回路失电(火灾报警系统不监控);

●机械应急启动装置不具有降压启动功能导致电网电压波动水泵无法及时启动;


智慧消防给水集控系统建设依据

GB50974 -2014 《消防给水及消火栓系统技术规范》

11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内,并应符合下列要求:消防水泵控制柜在平时 应使消防水泵处于自动启泵状态;

11.0.7消防控制室或值班室,应具有下列控制和显示功能:

1消防控制柜或控制盘应设置专用线路连接的手动直接启泵按扭;

2消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态;

3消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位;

11.0.9消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30; 与消防水泵设置在同一空间时,其防护等级不应低于IP55。

11.0.10消防水泵控制柜应采取防止被水淹没的措施。在高温潮湿环境下,消防水泵控制柜内应设置自动防潮除湿的装置。

11.0.12消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警5.0min内正常工作。

11.0.13消防水泵控制柜前面板的明显部位应设置紧急时打开柜门的装置。

11.0.17消防水泵的双电源切换应符合下列规定:

1双路电源自动切换时间不应大于2s;

2当一路电源与内燃机动力的切换时间不应大于15s.

11.0.18消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启

GB51348-2019 《民用建筑电气设计标准》

9.2电动机

9.2.3具有主用、备用成组设备的二次控制回路电源应分别设置,并应由各自的保护装置保护。

9.2.5交流电动机启动时,其配电母线上的电压应符合下列规定:

4除满足上述规定外,还应保证接触器线圈的电压不低于释放电压。

9.2.13交流电动机的过负荷保护应按下列规定装设:

8对于没有固定备用泵的消防泵类等设备,其工作泵的过负荷保护应动作于跳闸,备用泵过负荷保护时应仅动作于信号,且声光警示信号送至消防控制室。此时固定备用泵也可不装设过负荷保护。

9.2.24电动机的其他保护电器或启动装置的选择应符合下列规定:

3电动机主回路中可采用电动机综合保护器。电动机综合保护器应具有过负荷保护、断相保护;可增加三相不平衡、过电压、欠电压、剩余电流、温度测试、测量显示功能、控制功能、通信功能等附加保护功能。

DG/TJ08-2251-2018《消防设施物联网系统技术标准》

4.2消防给水及消火栓系统

4.2.1消防设施物联网系统中,消防给水及消火栓系统物联监测的感知设置应符合下列规定:

1应设置水系统信息装置、消防泵信息监测装置,井宜设置消防泵流量和压力监测装置。

2试验消火栓处应设置末端试水监测装置,其他消防给水各分区最不利处的消火栓或试验消火栓宜设压力传感器或预留手持终端的接口。

3高位消防水箱、转输消防水箱和消防水池内应设置水位传感器。

4消防水泵的进水总管、出水总管上应设置压力传感器。

5总体消防引人管的消防水表后宜设置压力传感器。

4.2.2消防给水管道上设置的压力传感器应在系统管道上接出支管或利用原有压力表的连接支管,支管的长度不宜大于500mm,并应在压力传感器前设置检修的阀门。消防给水管道的开口或支管的管道连接宜采用沟槽连接件(卡箍)连接,其支管的管径宜尽可能与消防给水管道的管径接近。

4.2.3消防泵流量和压力监测装置内应设置压力传感器和流量传感器。

4.2.4末端试水监测装置联动启动的动作时间不应大于30s,并宜配备电动阀。

4.2.5消火栓系统末端试水监测装置的信号反馈装置应在其开启后输出信号。当试验排水时,其采集的压力数据应实时上传。

4.2.6消防泵信息监测装置的消防水泵应处于自动状态。当消防水泵处于手动状态时,水系统信息装置和物联网用户信息装置应发出预警信息,并且应将信息上传至消防设施物联网应用平台。

4.3自动喷水灭火系统

4.3.1消防设施物联网系统中,自动喷水灭火系统物联监测的感知设置应符合下列规定:

1消防给水的要求应符合本标准第4.2.1条第1做、第3款、第4款和第5款的规定。

2每个报警阀组控制的最不利点喷头处应设置末端试水监测装置。其他防火分区、楼层宜设压力传感器或预留手持终端的接口。

4.3.2自动喷水灭火系统的末端试水监测装置应符合下列规定:

1成符介现行国家标准(自动喷水火火系统第21部分:末端试水装置》GB5135.21的规定。

2末端试水监测装置的信号反馈装置应在其开启后输出信号。当试验排水时,其采集的压力数据应实时上传。

4.3.3压力传感器、流量传感器、水位传感器、消防泵流量和压力监测装置、水系统信息装置、消防泵信息监测装置的要求应符合本标准第4.2.2条、第4.2.3条和第4.2.6条的规定。


智慧消防给水集控系统简介

智慧消防给水集控系统从水力机械、控制系统、产品质量、生产测试、系统设计、系统调试、日常维护、消防监督和技术服务等多方面、多角度提出了一揽子综合措施,全面切实地提高了消防给水系统的安全可靠性和灭火效能。

紫光新锐的智慧消防给水集控系统不仅成套供应高质量、高可靠性的专用控制设备、专用阀门仪表等硬件,而且在系统调试、日常维护、系统实时运行监控、消防监督和技术服务等软件方面也提出了解决方案,是一种软硬兼备的系统整体解决方案。

智慧消防给水集控系统控制设备是一种集消防水泵双电源自动切换、消防水泵控制、机械应急启动、消防水池监控、消防水管网智能末端试水功能以及物联网功能于一体的控制设备,其中带有降压启动功能的机械应急启动装置更是获得了国家专利,在不影响、不改变原有火灾自动报警系统正常功能的基础上,自成物联网消防给水系统,设备防护等级可达到IP55/IP67,节约了控制设备的安装空间,省去了中间过多的接线,具有高兼容性、高灵活性,通过物联网数据平台及移动终端可以实现全方位、无死角随时随地的远程实时监控,同时智慧消防给水集控系统控制设备集成了就地实时监控功能,通过10寸大尺寸触摸式彩色液晶显示屏,可监控、查询系统的实施运行数据和历史运行数据,并可导出相关的运行数据。

同时,紫光新锐开发了物联网消防专用的液位传感设备、物联网消防专用流量开关、物联网消防专用压力开关等一系列配套的硬件设备,能够监测消防给水系统所有重要节点的实时信息,包括消防水池或消防水箱的实时水位、消防水泵出水管上的实时压力、实时流量以及控制设备的实时电压、电流信息情况等。

      此外,紫光新锐还推出了专用消防数据平台和移动终端,可以在手机上对消防给水系统进行全方位、无死角地实时监控,专用控制设备内集成了就地实时监控功能,通过大尺寸触摸式液晶显示屏,可监控、查询系统的实时运行数据和历史运行数据,可以有效的监管系统运行中的所有数据,更好的进行管理,有效地提升了“智慧消防”建设的简便性。


智慧消防给水集控系统功能特点

消防水源监测

●具有消防供水管网流量-压力曲线监测,异常报警功能;

●具有消防水池状态就地显示,消控中心远程监控功能;

●具有消防水池有效容积自动换算、高低液位报警功能;

●具有屋顶增压稳压系统压力、流量、高低液位报警功能;

消防水管网监测

●具有消火栓管网流量-压力曲线监测,异常报警功能;

●具有管网阀门状态监测,水流流量、压力信号检测功能;

●具有管网渗漏超标异常报警功能;

●自动轮巡:可按顺序依次自动轮巡所有的智能末端试水装置和智能试水阀,也可根据实际需要自行设定轮巡范围、轮巡周期和历时;

●手动轮巡:可根据实际需要,在消防控制室或值班室内,手动远程试验任何个智能末端试水装置和智能试水阀;

●应急措施:一键关闭所有智能末端试水装置和智能试水阀;当主机出现通讯故障时,所有末端试水自动关闭;

●智能末端试水装置或智能试水阀出现通讯故障时,该试水装置或试水阀自动关闭;

●可在手机、电脑等移动终端上实时查看智能末端试水系统的实时运行数据,并可在电脑终端上导出历史运行记录;

消防水泵检测

●具有流量-功率曲线检测,异常报警功能;

●具有低流量、过热报警功能;

●绝缘阻值检测功能;

智慧消防给水集控设备

●克服控制系统失效、电压下降和接触器电磁线團烧毁的带有降压启动功能机械应急启动装置;IP防护等级不低于IP55; ( 可定制IP67防护等级)

●双电源自动切换测试、系统数据实时显示与数据自动黑匣子存储功能;

●非自动状态异常报警功能;

●水淹报警功能;

●自动防潮除湿功能;

●谐波抑制功能;

●紧急开门;

●10寸彩色人机对话窗口;

●消防电源实时监测;

●数据打印功能;

●电缆温度监测功能;

●柜内主动自动灭火功能;

●回路相序、缺相、断相检测功能;

●柜内火灾探测功能;

●自检功能;

物联网消防专用大数据平台

●Android/ios/PC移动终端APP,实时监控系统当前状态及各项实时数据;

●实时火警、故障、报警消息自动推送;

●历史运行数据自动存储与分析;

●系统自动安全评估、系统故障专家远程会诊;

●系统故障自动上报与24小时技术服务快速响应;

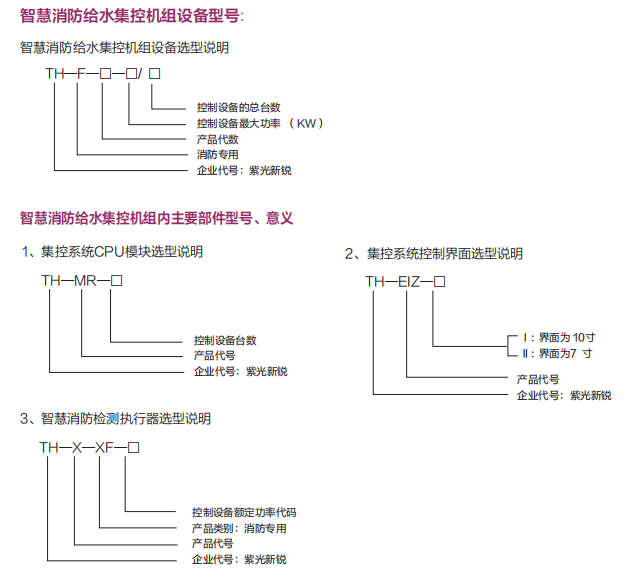

【智慧消防给水集控系统设备型号及说明】

智慧消防给水集控机组的常规产品适用于两台消防水泵(一用一备)集中布置的系统, 但是产品的各项功能不局限于此种布置,也同样适用于其它类型的系统,例如需要分散布置 消防水泵和控制柜的系统、多台消防水泵并联运行系统、消防水泵串联运行系统或消防减压水箱分区系统、消防栓喷淋合用消防给水系统,室内外消火栓合用给水系统等,也适用于既有消防给水系统的改造。

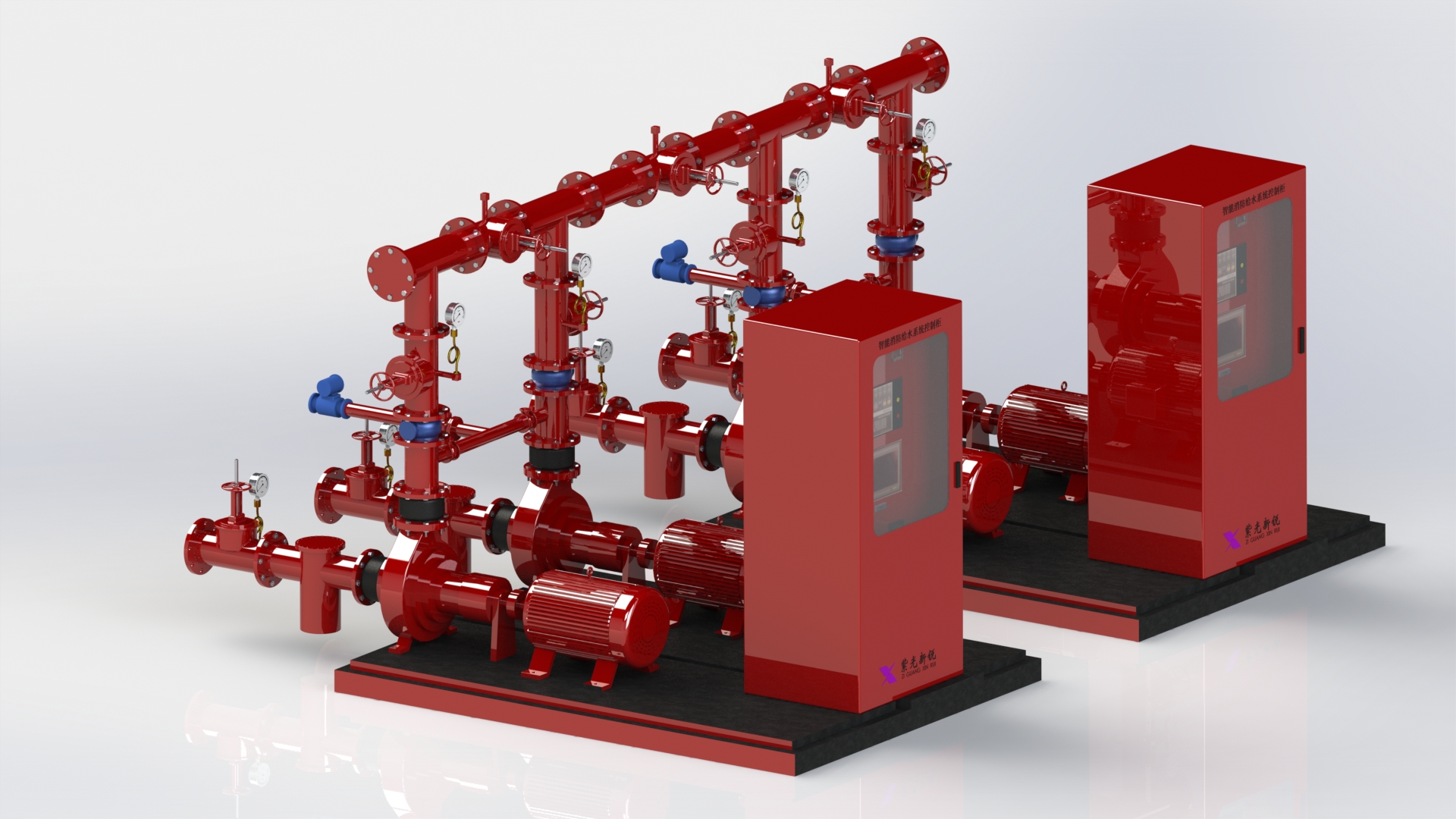

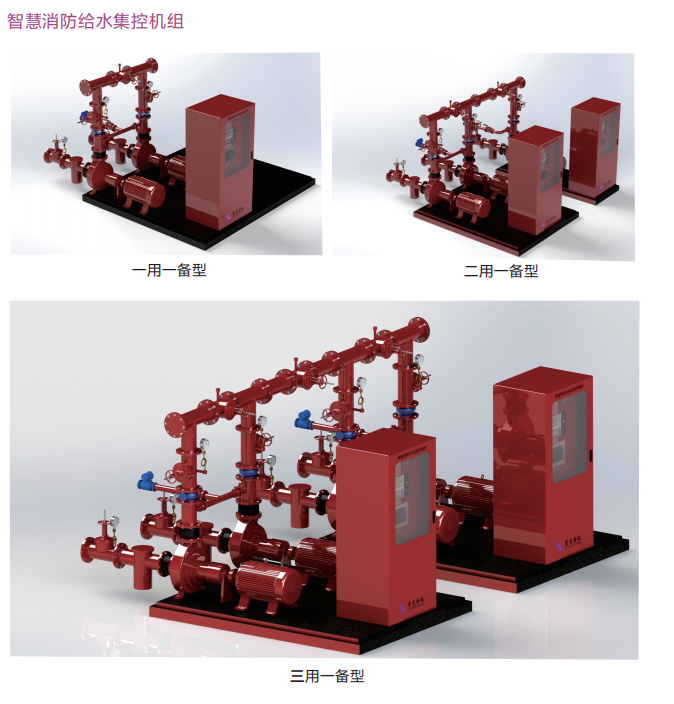

【智慧消防给水集控系统产品展示】

【智慧消防给水集控系统产品介绍】

智慧消防给水集控设备,是一种集消防水泵双电源及自动切换、水泵控制、机械应急启动、 自动水泵状态诊断、消防水池液位监测、水质监测、消防水管网压力监测、自动喷水灭火系 统、消防水炮灭火系统等消防给水系统末端的实时压力监测、物联网消防等功能于一体的控制 设备,在不影响、不改变火灾自动报警系统(FAS)正常功能的基础上,自成物联网消防系 统,防护等级IP55。通过我公司的专用消防数据平台和移动终端,可对采用本产品的消防给水 系统进行全方位、无死角且随时随地的远程实时监控。该专用消防数据平台具备高度兼容、高 度灵活的通迅机制,在不增加任何硬件设备的基础上,可与消防公共数据平台实现无缝软对接,最大限度地降低“智慧消防”建设的改造成本。本控制设备集成了就地实时监控功能,通过大尺寸触摸式彩色液晶显示屏,可监控、查询系统的实时运行数据和历史运行数据,且可导出历史运行数据。
