【传感器】（第一代产品）

单回路电压（电流）信号传感器

基本功能：

       单回路电压（电流）传感器能够采集被监控设备电源的电压值、电流值，并通过不分极性的二总线上传到监控主机，监控主机可以判断电源的状态，包括过压、欠压、中断供电等电源状态，主机分析处理后指示电源故障类型，并发出声光报警信号。

主要功能：

       满足国标GB28184- -2011《消防设备电源监控系统》的要求;

       采用标准模块化设计，导轨安装。液晶显示屏显示，方便现场使用，参数设定及故障信息就地查询;

       电压值、电流值监测功能选择;

       断路、欠压、过压等故障信息显示功能;

       开关量输入实现对断路器状态进行监测;

       监测消防设备电源的工作状态;

       监测消防设备电源过压、欠压、过流、缺相等故障;

       监测消防设备电源中断供电故障;

       采用DC24V工作电压，确保系统及人身安全;

       以直接压接方式采集电压信号，采用不破坏被监测回路方式采集电流信号，误差小于1%;

       继电器报警输出(可设置) ;

       可选配剩余电流监测功能;

       具有事件的存储及现场显示功能，能够记录报警发出的时间、类别、参数，根据报警信息分析现场的情况为消除电气隐患提供依据。

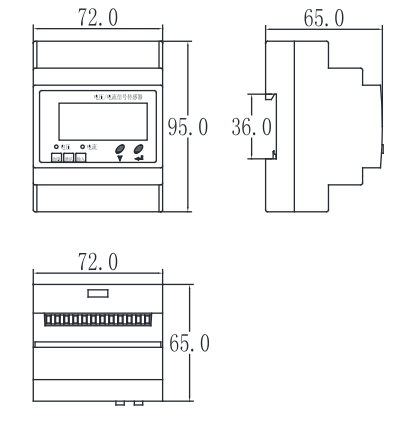

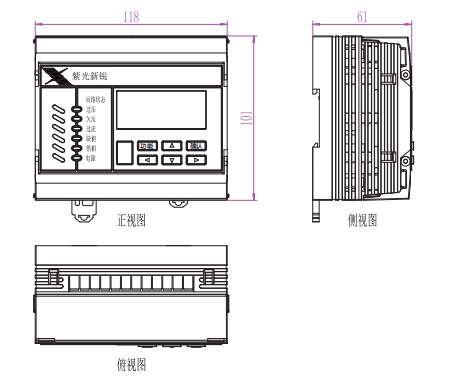

单回路传感器外形尺寸图：

选型表：

双回路电压( 电流) 信号传感器

基本功能：

       双回路电压(电流)传感器能够采集被监控设备电源的电压值、电流值，并通过不分极性的二总线上传到监控主机，监控主机可以判断电源的状态，包括过压、欠压、中断供电等电源状态，主机分析处理后指示电源故障类型，并发出声光报警信号。

主要功能：

       满足国标GB28184-2011 《消防设备电源监控系统》的要求;

       采用标准模块化设计，导轨安装。液晶显示屏显示，方便现场使用，参数设定及故障信息就地查询;

       电压值、电流值监测功能选择;

       断路、欠压、过压等故障信息显示功能;

       开关量输入实现对断路器状态进行监测;

       监测消防设备电源的工作状态;

       监测消防设备电源过压、欠压、过流、缺相等故障;

       监测消防设备电源中断供电故障;

       采用DC24V工作电压，确保系统及人身安全;

       以直接压接方式采集电压信号，采用不破坏被监测回路方式采集电流信号，误差小于1%;

       继电器报警输出(可设置) ;

       可选配剩余电流监测功能;

       具有事件的存储及现场显示功能，能够记录报发出的时间、类别、参数，根据报警信息分析现场的情况为消除电气隐患提供依据。

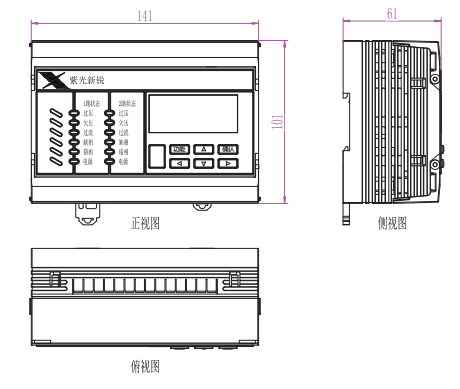

双回路传感器外形尺寸图：

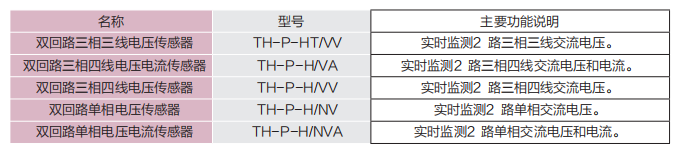

选型表：

【传感器】（第二代产品）

基本功能：

       电压(电流)传感器能够采集被监控设备电源的电压值、电流值、温度值，并通过不分极性的二总线上传到监控主机，监控主机可以判断电源的状态，包括过压、欠压、供电中断等电源状态，主机分析处理后指示电源故障类型，并发出声光报警信号。

主要功能：

       满足国标GB28184-2011《消防设备电源监控系统》的要求;

       采用标准模块化设计，导轨安装。液晶显示屏显示，方便现场使用，参数设定及故障信息就地查询;

       电压值、电流值、温度值监测功能选择;

       监测消防设备电源的工作状态;

       监测消防设备电源过压、欠压、过流、缺相、过温等故障;

       监测消防设备电源中断供电故障;

       采用DC24V工作电压，确保系统及人身安全;

       以直接压接方式采集电压信号， 采用不破坏被监测回路方式采集电流信号， 误差小于1%;

       继电器报警输出(可设置) ;

       可选配剩余电流监测功能;

       具有事件的存储及现场显示功能，能够记录报警发出的时间、类别、参数，根据报警信息分析现场的情况为消除电气隐患提供依据。

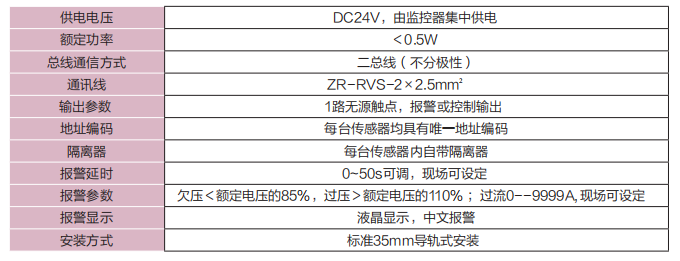

技术参数：

传感器外形尺寸图：

选型表：
